Projetos dos Usuários:    Equalizador de 3 faixas  (Graves, Médios e Agudos)


Equalizador gráfico com 3 controles para graves, médios e agudos

Este esquema é muito simples e serve para você incrementar o áudio
do seu rádio equalizando a seu gosto para obter qualidade na transmissão.
Foi publicado em uma Revista especializada em circuitos de áudio na Inglaterra
e faz o maior sucesso entre os usuários que fizeram a montagem do circuito.
Utilizando um simples amplificador operacional esta montagem produz baixa, média e alta frequências.

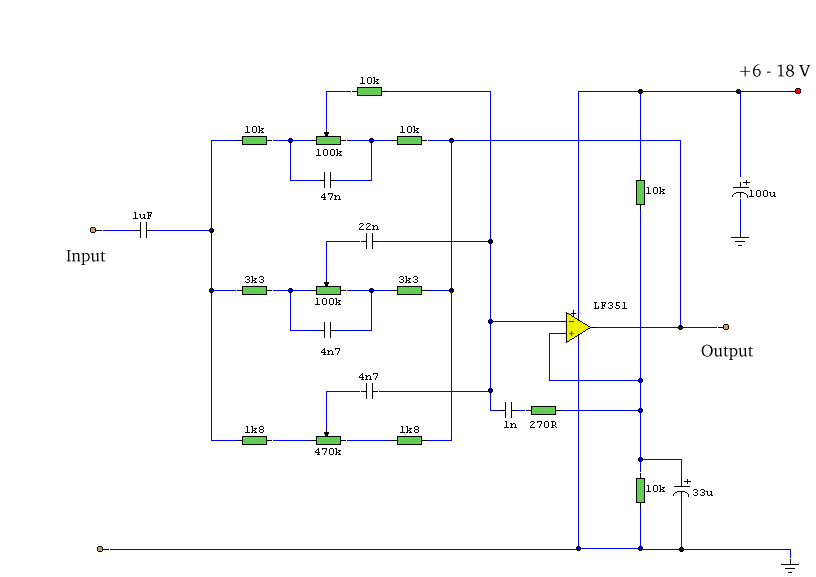

Os componentes listados no circuito abaixo, amplificam +/- 20Db ou podem operar no corte de frequências específicas para 50Hz, 1KHz e 10Hz. A alimentação do circuito pode variar de 6 até 30 Volts, sendo o ideal de 6 até 18 Volts pra não causar distorção na amplificação. A amplificação máxima de 20Db é obtida com a voltagem máxima.

PU1LHP
