Projetos dos Usuários:        Carga Fantasma 1-500Mhz   -  Projeto: PU1LHP / Bira
Faça esta Carga Fantasma (Dummy Load) para testar seus equipamentos. A montagem é muito simples e você poderá fazê-lo em menos de 1 hora, bastando, naturalmente, ter em mãos as peças.
Para que serve uma Carga Fantasma? É muito comum Radioamadores mal educados que nada conhecem sobre ética operacional, ou apenas são mal educados mesmo, sintonizarem seus Rádios valvulados nas frequências ocupadas, portadorando e atrapalhando os comunicados. Há também, eventualmente, àqueles que necessitam ajustar seus equipamentos para aumentar ou diminuir a potência, e por falta de uma Carga Fantasma, o fazem diretamente sobre as Antenas, provocando portadoras e atrapalhando da mesma maneira. Ajustes de áudio também são comuns. Quem ainda não ouviu os tradicionais ÔÔÔla, ÔÔÔla, Laaau, Laau, intermináveis e chatos. Parece até que são Marcianos e não falam a nossa língua ou outra qualquer. Um saco! hi,hi,hi....
Pois é, é para isto que serve a Carga Fantasma, um acessório que não pode faltar na nossa estação.
As peças, não são muito fáceis de encontrar pois quase não são usadas atualmente. Mas, procurando, encontra-se assim como eu encontrei aqui no Rio de Janeiro, na Rua República do Líbano, remexendo nas sucatas das lojas de eletrônica.
Material:
Usa-se o Resistor de carvão com 2200 ohms 10%. São 50 ou 49 resistores de carvão 2.2k 10%, dependendo da precisão de cada um deles, já que possuem 10% de tolerância. É recomendável levar o seu multímetro e conferir cada um deles para se obter os 50ohms desejados.

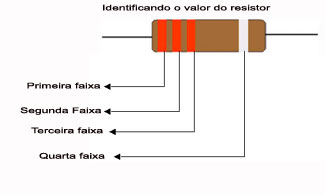

Valores e tolerância

Em nosso caso, vermelho, vermelho, vermelho e prata
Cor 1°faixa 2°faixa 3°faixa 4°faixa
preto 0 0 nada -
marrom 1 1 0 -
vermelho 2 2 00 -
laranja 3 3 000 -
amarelo 4 4 0000 -
verde 5 5 00000 -
azul 6 6 000000 -
roxo 7 7 0000000 -
cinza 8 8 00000000 -
branco 9 9 000000000 -
ouro - - dividir p/10 5%
prata - - dividir p/100 10%
sem cor - - - 20%


Duas placas de Fenolite medindo 8x8 cm (facilmente encontráveis)
Um pedaço de fio rígido número 8 com 10cm de comprimento
Um conector fêmea, tipo SO239 (ver fotos na matéria)
Montagem:

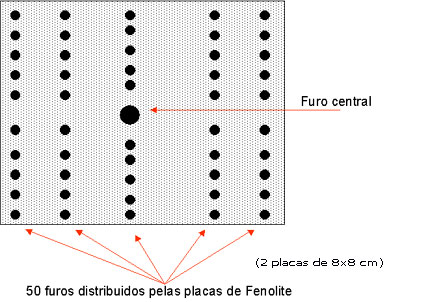

Furar as duas placas de Fenolite (51 buracos) Ver o exemplo abaixo:

Encaixar e soldar bem, com ferro de soldar bem quente (200w) e muita solda, os resistores nos 50 furos, das duas placas de Fenolite, mantendo-as com a área metálica (reservada para soldar) virada para fora.

A altura ou distância entre uma placa e outra será compatível com o tamanho das "pernas" dos resistores. Deve-se deixar um espaço entre o corpo dos resistores e a placa para refrigeração. O motivo é simples, quando você usar a Carga Fantasma, a RF vai gerar calor, vai esquentar os resistores e o espaço que você deixar, será usado para fazer a refrigeração e suportar a potência que seu rádio jogará sobre eles.
Normalmente após a montagem, prende-se a Carga Fantasma na tampa de uma lata de tinta, destas pequenas, um pouco maior que uma lata de Leite em pó, coloca-se toto o conjunto dentro da lata, observando-se para que o mesmo não toque nas laterais e fundo da mesma, e usa-se óleo de transformador ou areia como elementos de refrigeração. O ideal é que a montagem fique exatamente no meio da lata. Atualmente, as Cargas Fantasmas modernas, são refrigeradas com os pequenos Cooler, ventiladores usados em fontes de microcomputadores, mas tenho certeza que a sua imaginação vai fazer você viajar na solução que julgar mais adequada. No meu caso, como utilizo para regular áudio quando troco ou experimento um microfone, é muito rápido, não uso nada, apenas o acessório na latinha e pronto.
Porém, para usar por tempos longos, com potências altas, é necessário o uso de elemento de refrigeração e o melhor é o óleo de transformador.
Esta montagem possui as seguintes características quando usado com óleo de transformador:
1 Kw em CW ou 1,3 KW PEP (SSB) por 10 minutos
100w em CW ou 300 PEP (SSB) por meia hora ou mais
                                                    (dependendo do tamanho da lata e quantidade de óleo usado)
ROE baixo (em algumas freqüências zerado) de 100 até 500Mhz
