| Para calcular uma antena de 1/4 de onda,
teoricamente devemos dividir 300 pela frequência de trabalho desejada,
para obtermos onda completa de comprimento e este resultado por 4. Temos assim
1/4 de onda para cada lado da Antena. Por exemplo, vamos fazer uma antena
para operar na faixa dos 40 metros:
1) Selecionamos a frequência desejada para o corte da antena: 7050MHz
e usamos a Formula:
 |
Desta vez não desprezamos a casa decimal, devido a
necessidade de precisão para calcular o tamanho da antena |
 |
Obs.: O arredondamento é usado para facilitar nosso
cálculo, pois a diferença não é importante no resultado final. A regra
é bastante simples, sempre que o resultado produzir mais de dois números
após a casa decimal, verificamos o terceiro número e procedemos da
seguinte maneira:
1) se for maior ou igual a 5, somamos 1 na segundo número e desprezamos o
restante
2) se for menor que 5 mantemos como está e desprezamos o restante
Exemplos: 10,6375 arredondamos para 10,64 e desprezamos o 75
10,6342 arredondamos para 10,63 e desprezamos o 42 |
Continuando nosso raciocínio, agora que calculamos o
tamanho de 1/4 de onda para o tamanho de cada um dos lados da nossa antena
de 40 metros, vamos construí-la:
1) Consideramos a antena DIPOLO para montagem na horizontal, esticada e
paralela em relação ao solo.
2) selecionamos alguns materiais para a contrução da nossa antena:
2.1) Um pedaço de PVC, Acrílico ou outro material
isolante com a medida de 10x10 cm
2.2) Um conector fêmea tipo SO239
2.3) Fio rígido número 12 ou fio flexível número
10, com 23 metros de comprimento total
Obs1.:
este
comprimento a mais é para possibilitar a amarração dos fios nos
isoladores
Central e laterais, permitindo que a medida original de 10,64m para cada
lado
seja mantido sem alteração.
Obs2.:
Fios com bitola mais fina do que os
especificados, comprometem a largura da banda, provocando

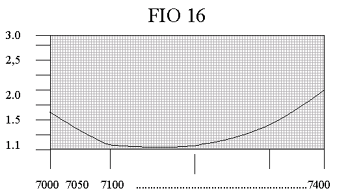

uma curva de SWR mais alta nas extremidades. Veja o exemplo abaixo: (é
apenas um exemplo)
2.4) Dois conectores PL259 (um para ligar o cabo na
Antena e outro para ligar no Rádio)
2.5) Cabo Coaxial
2.6) Dois isoladores para as pontas da antena
| Preparação da Placa de acrílico |

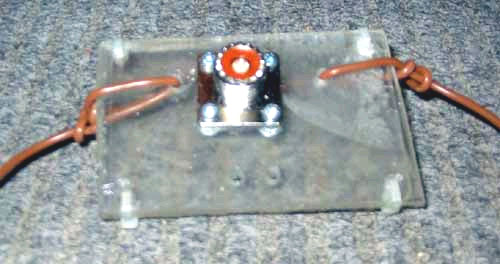

Conector SO239 |
Aparafusar conector na placa |
 |
 |
 |
Fotos da montagem (conector + fios da
antena)
 |

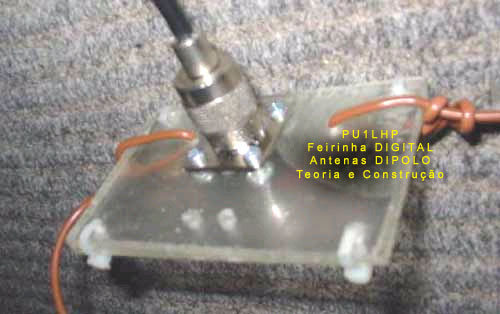

O conector é aparafusado na placa de
acrílico e os fios transpassam os buracos nos lados da placa para
dar mais firmeza na sustentação da antena |

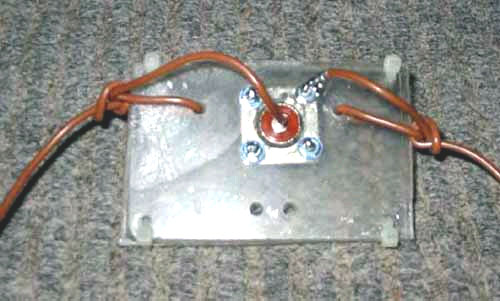

| Solda-se os fios da antena conforme
demonstrado ao lado. Um fio no centro do Conector SO239 e o outro na
carcaça, preso no parafuso que prende o conector ao acrílico |
 |
 |
Conecta-se o coaxial
através do
conector PL259 na antena conforme demonstrado ao lado |

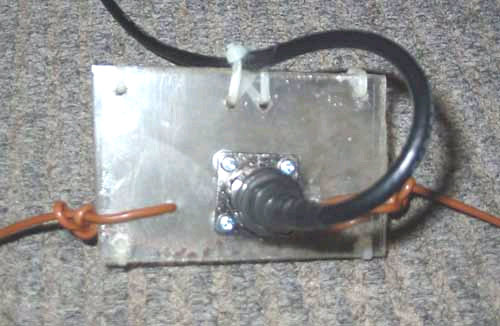

| Prende-se o Coaxial usando lacres de
plástico ou tiras de borracha na borda da placa de acrílico,
conforme demonstrado ao lado, para evitar que hajam problemas
de contato entre
o cabo e o conector, devido a ação de ventos e até mesmo manuseio
durante a instalação da antena |
 |
| Finalmente, eleva-se a antena, no mínimo 6 metros do
solo, prendendo-a pelas pontas.

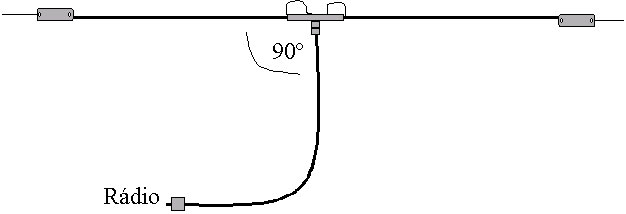

Ver exemplo com o desenho abaixo:
|
Muito bem, uma vez que já construímos nossa antena, seguindo-se a
teoria dos melhores autores do assunto, vem a prática e as necessidades
em função de espaços reduzidos. Como fazer se não der para esticar a
antena em nossa casa, telhado do prédio e etc...? Simples, podemos
colocá-la em "V" invertido.
Entretanto, deve-se diminuir a antena em menos 5% do seu tamanho
original. Para fazer isso, é necessário mudar a Constante ao contrário de mudar
no resultado final do comprimento calculado da antena. Vamos pensar um pouco:
Usamos a fórmula T=300/Freq e achamos o comprimento da onda e
tamanho total da antena para onda completa. Depois dividimos T/4 e
encontramos 1/4 de onda.
Vamos simplificar esta fórmula? Como? Muito fácil, dividimos 300/2 e
encontraremos uma Constante que será usada para encontrar diretamente o
tamanho de 1/2 de onda da frequência desejada, bastando-se cortar o fio a
ser utilizado neste tamanho e dividi-lo ao meio. (Lembre-se
que é necessário cortar com um tamanho maior para montar a antena
nos isoladores, não comprometendo o seu tamanho final calculado)
Então, Nova Constante = 300/2, onde Nova Constante é igual a 150.
Considerando-se ainda, que devemos reduzir em 5 % o tamanho da nossa
antena, devido a diversas características (isso fica para outra
matéria), façamos então o seguinte: Nova Constante 150 - 5% é igual
a 142,5, onde se conclui que esta é a Constante Final, que será
usado para calcular nossa antena DIPOLO em "V" invertido. No
nosso caso, 142,5 / 7,050MHz é igual a 20,21m.
Dividindo-se este tamanho por 2, encontraremos 10,11m (com
arredondamento) para cada lado da antena. Ao montar,
deve-se observar o ângulo dos fios da antena em relação ao Cabo
Coaxial.
Bem,

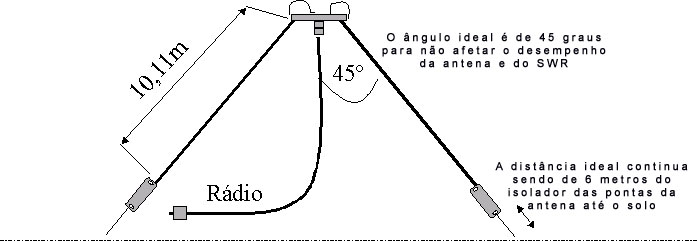

Observe o desenho abaixo:
|
Na verdade, a altura ideal de qualquer
antena, é no mínimo 1/4 do comprimento de onda para o qual a Antena foi
projetada, e que se deve usar como distância do solo. Entretanto, nem
sempre é possível instalar uma Antena seguindo-se estas
especificações, principalmente tratando-se de DIPOLOS para as faixas de
ondas como por exemplo 160, 80 e 40 metros. A medida de 6 metros citada
como ideal, é apenas uma medida viável que é muito usada, e foi
sugerida exatamente por esta razão.
|

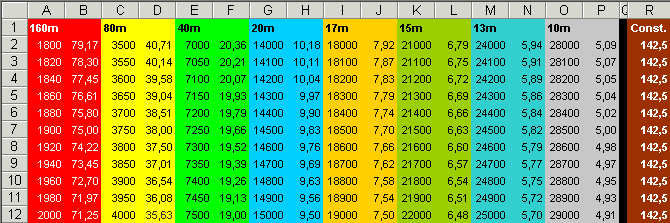

A tabela abaixo, demonstra o comprimento de meia onda para diversas
frequências nas várias Faixas ou Bandas de HF. Basta dividir por 2, e
considerar o acréscimo que será usado para amarrar nos isoladores, e
pronto! Monte sua Antena e bons contatos!
Obs.:
Const. (coluna R) significa
constante, no caso, 142,5 que foi usado para o cálculo desta tabela.
|
