Faça esta Carga Fantasma (Dummy Load) para
testar seus equipamentos. A montagem é muito simples e você
poderá fazê-lo em menos de 1 hora, bastando, naturalmente, ter
em mãos as peças.
Para que serve uma Carga Fantasma? É muito comum Radioamadores
mal educados que nada conhecem sobre ética operacional, ou
apenas são mal educados mesmo, sintonizarem seus Rádios
valvulados nas frequências ocupadas, portadorando e
atrapalhando os comunicados. Há também, eventualmente,
àqueles que necessitam ajustar seus equipamentos para aumentar
ou diminuir a potência, e por falta de uma Carga Fantasma, o
fazem diretamente sobre as Antenas, provocando portadoras e
atrapalhando da mesma maneira. Ajustes de áudio também são
comuns. Quem ainda não ouviu os tradicionais ÔÔÔla, ÔÔÔla,
Laaau, Laau, intermináveis e chatos. Parece até que são
Marcianos e não falam a nossa língua ou outra qualquer. Um
saco! hi,hi,hi....
Pois é, é para isto que serve a Carga Fantasma, um acessório
que não pode faltar na nossa estação.
As peças, não são muito fáceis de encontrar pois quase não
são usadas atualmente. Mas, procurando, encontra-se assim como
eu encontrei aqui no Rio de Janeiro, na Rua República do
Líbano, remexendo nas sucatas das lojas de eletrônica.
Material:
Usa-se o Resistor de carvão com 2200 ohms 10%. São 50 ou 49
resistores de carvão 2.2k 10%, dependendo da precisão de cada
um deles, já que possuem 10% de tolerância. É recomendável levar o seu multímetro e conferir
cada um deles para se obter os 50ohms desejados.

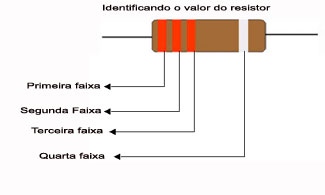

Em nosso caso, vermelho,
vermelho, vermelho e prata |
| Cor |
1°faixa |
2°faixa |
3°faixa |
4°faixa |
| preto |
0 |
0 |
nada |
- |
| marrom |
1 |
1 |
0 |
- |
| vermelho |
2 |
2 |
00 |
- |
| laranja |
3 |
3 |
000 |
- |
| amarelo |
4 |
4 |
0000 |
- |
| verde |
5 |
5 |
00000 |
- |
| azul |
6 |
6 |
000000 |
- |
| roxo |
7 |
7 |
0000000 |
- |
| cinza |
8 |
8 |
00000000 |
- |
| branco |
9 |
9 |
000000000 |
- |
| ouro |
- |
- |
dividir
p/10 |
5% |
| prata |
- |
- |
dividir
p/100 |
10% |
| sem
cor |
- |
- |
- |
20% |
|
Duas placas de Fenolite medindo 8x8 cm (facilmente
encontráveis)
Um pedaço de fio rígido número 8 com 10cm de comprimento
Um conector fêmea, tipo SO239 (ver fotos na matéria)
Montagem:

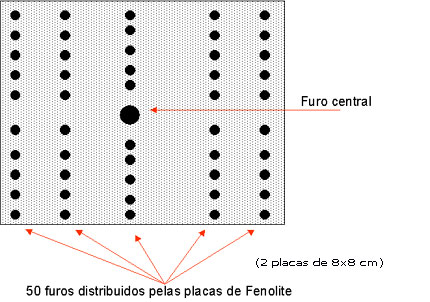

Furar as duas placas de Fenolite (51 buracos) Ver o exemplo
abaixo:
Encaixar e soldar bem, com ferro de soldar
bem quente (200w) e muita solda, os resistores nos 50 furos, das
duas placas de Fenolite, mantendo-as com a área metálica
(reservada para soldar) virada para fora.
A altura ou distância entre uma placa e
outra será compatível com o tamanho das "pernas" dos
resistores. Deve-se deixar um espaço entre o corpo dos
resistores e a placa para refrigeração. O motivo é simples,
quando você usar a Carga Fantasma, a RF vai gerar calor, vai
esquentar os resistores e o espaço que você deixar, será
usado para fazer a refrigeração e suportar a potência que seu
rádio jogará sobre eles.
Normalmente após a montagem, prende-se a Carga Fantasma na
tampa de uma lata de tinta, destas pequenas, um pouco maior que
uma lata de Leite em pó, coloca-se toto o conjunto dentro da
lata, observando-se para que o mesmo não toque nas laterais e
fundo da mesma, e usa-se óleo de transformador ou areia como
elementos de refrigeração. O ideal é que a montagem fique
exatamente no meio da lata. Atualmente, as Cargas Fantasmas
modernas, são refrigeradas com os pequenos Cooler, ventiladores
usados em fontes de microcomputadores, mas tenho certeza que a
sua imaginação vai fazer você viajar na solução que julgar
mais adequada. No meu caso, como utilizo para regular áudio
quando troco ou experimento um microfone, é muito rápido, não
uso nada, apenas o acessório na latinha e pronto.
Porém, para usar por tempos longos, com potências altas, é
necessário o uso de elemento de refrigeração e o melhor é o
óleo de transformador.
Esta montagem possui as seguintes características quando usado
com óleo de transformador:
1 Kw em CW ou 1,3 KW PEP (SSB) por 10 minutos
100w em CW ou 300 PEP (SSB) por meia hora ou mais
(dependendo do tamanho da lata e quantidade de óleo usado)
ROE baixo (em algumas freqüências zerado) de 100 até 500Mhz
Verifique abaixo as fotos da montagem:
|
