Projetos dos Usuários:    CAT - Controle Automático de Voltagem (KB4ZGC - Frank)


Lista de Peças
C1 - 25mF 50V eletrolítico
D1, D3, D5 - 1N914, 1N4148
D2 - 7.5  Zener
D4 - 5.,6 Zener
D6 - LED verde
D7 - LED vermelho
K1 - Relê 6V
K2 - Relê 12V
K3  - Relê 12V
Q1, Q2, Q3 NPN 2N2102, 2N2218A, 2N2219A,
                 2N3904, 2N4401, 2N5320
R1, R2 - 10 Kohms Trimpot
R3, R4 - 1 Komhs 1/4 W 5%
R5 - 620 Ohms 1/4 W 5%
S1 - Chave liga/desliga ou tipo "dimmer"
Y1 - Corneta tipo Piezo ou mini Twiter

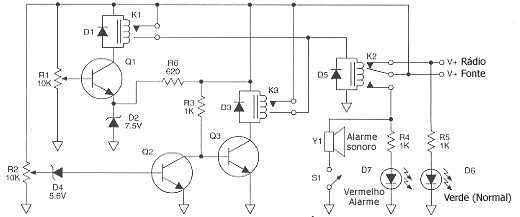

O circuito acima funciona como um robot monitorando continuamente o nível da voltagem fornecida pela sua fonte de alimentação DC para o seu equipamento. Normalmente quando se usa Baterias ou Fontes de alimentação DC para alimentar nossos Rádios, o excesso de voltagem danifica o equipamento e a falta ou insuficiência de voltagem provoca mau funcionamento.  Neste circuito, você calibra os limites desejados em por exemplo mínimo de 11V até máximo de 15V e o "Robot" monitora avisando via LED e sinal sonoro, qualquer anormalidade, corrigindo automaticamente a diferença encontrada, fornecendo voltagem adequada dentro do limite especificado por você.
Digamos que sua fonte de alimentação DC forneça 13,8V. Você vai ligar este circuito conforme demonstrado no esquema acima, diretamente no contato do Relê k2.  Agora vamos calibrar o circuito para os limites desejados:
1) Pegue um Multímetro e verifique que a voltagem entre os Trimpots R1 e R2 é exatamente a metade da fornecida pela sua Fonte de Alimentação, ou seja, 6,9V. Se não for a metade da voltagem da sua fonte, ajuste estes Trimpots para que esta afirmação se torne verdadeira. Veja no item 2 como ajustar. Pronto, ao realizar este ajuste, automaticamente estará ajustado o limite mínimo para 11V e máximo para 15V. O Diodo Zener D2 controla o limite máximo de 15V e o Diodo Zener D4 e R5 controlam o limite mínimo, no caso, 11V.
2) O ajuste se dá para limite máximo no R1 e mínimo no R5. Para ajustar o circuito é necessário ligar sua Fonte de alimentação no circuito e variar a voltagem de saída da sua fonte para  os limites desejados e calibrar R1 e R5, baseando-se no acendimento do LED (verde e vermelho) para cada um dos limites.
