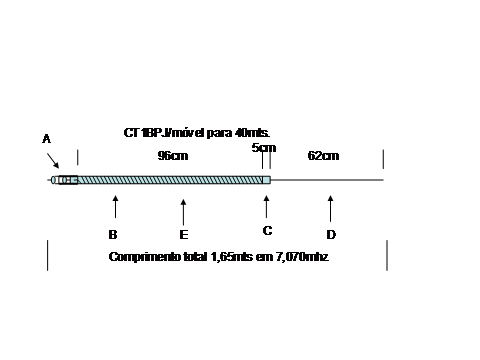

A – Ficha PL macho para cabo grosso.

B –  espiras de fio 1m/m esmaltado, sem espaçamento em 96 cm do tubo , dá à volta de     26 mts de fio. (10 espiras por centimetro)

C – Péça de encaixe metalica de afinação da vareta D

D – Vareta de aço inox com 80 a 90 cm para ser telescopica ( deu afinação com 62cm) .

E – Tubo em fibra de vidro com 100cm. e 8m/m de diametro.

A vareta de fibra de vidro de 8m/m de diametro entra na PL e leva cola, faz-se um furo no tubo para passar o fio pelo interior (a 1cm da PL) para ser soldado no vivo da PL, o fio depois enrola-se sem espassamento pelo tubo todo (96cm) formando a bobina com as 960 espiras, como estas cobrem o tubo todo, faz-se a ligação pelo exterior  na ponta do tubo onde leva a péça de latão que é o suporte da vareta de aço telescópica, que é tambem a peça de afinação da vareta onde a bobina solda,

Depois de afinada compra-se manga termo-retractil e cobre-se tudo dando um acabamento mais bonito.

- A antena foi ensaiada e afinada para a Frequençia de 7,070mhz, mas faz a banda toda dos 40mts com uma base magnética ( ìman) 1.1 a1.5 SWR.

- A antena foi afinada com o MFJ 269 1.1 de SWR , 52 omios, frequencia de 7,070mhz, caso não tenham com um emissor como tambem fiz utilizei um ICOM 706.

- Plano de terra é a massa do proprio carro.

- No caso de querer em casa terá que fazer uma montagem para pelo menos de 1 a 3 radiais, todos iguais á vertical onde ao vivo será ligada a malha do cabo dos radiais, ou a um fio de ¼ de onda 10,03mts.

- O tubo de fibra de vidro comprei ( em Portugal) na AKI lóga do Dolce Vita, Mestre Maco, tambem há a vender para varetas de papagaios.

Anexo algumas fotos para ajudar à construção.

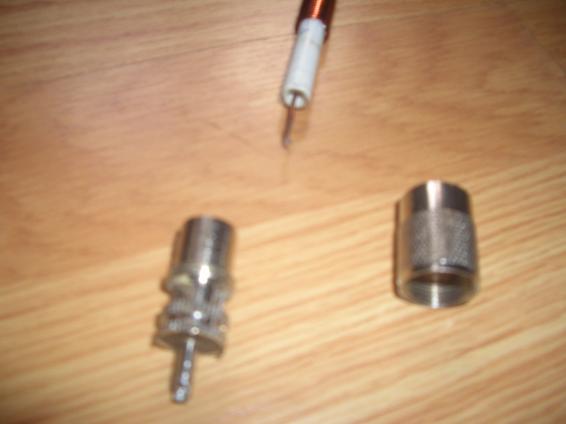

Péça A- ficha PL normal cabo grosso

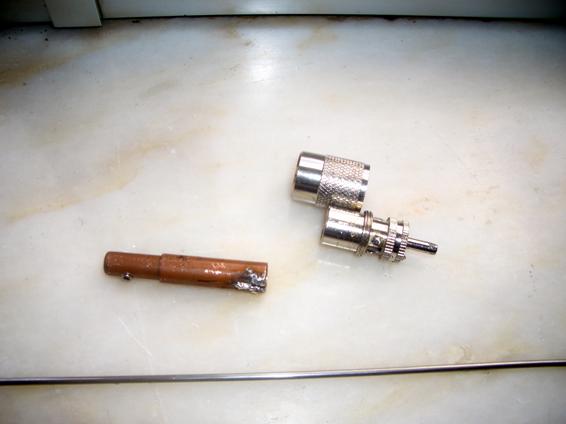

Péça C- em latão para ajuste da vareta inox e encaixe interior do tubo de 8m/m de fibra de vidro.
Tem solda para fazer a ligação do fio das espiras.

Antena com a ficha PL colocada na base, com a péça de latão posta na parte superior para
afinação da frequencia de tx, enrolamento espiras de fio á volta do tubo de fibra de 8m/m de diametro

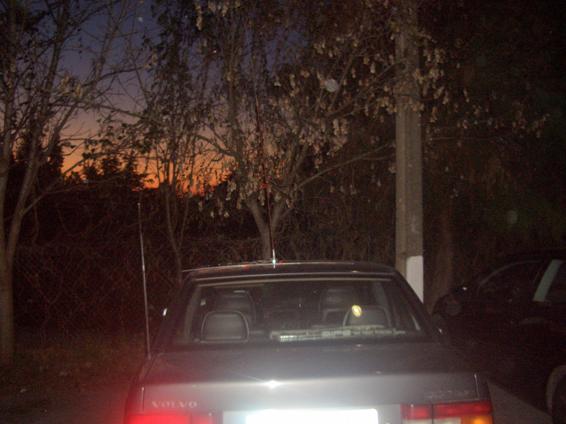

Antena a ser ensaiada na viatura, colocada ao centro do tejadilho e ainda
com as espiras á mostra, em base magnetica.

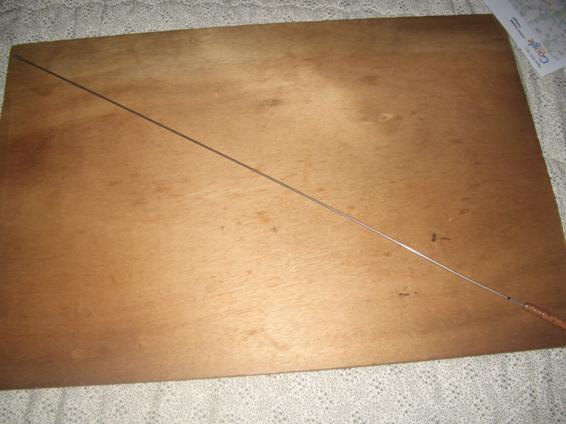

Vareta inox 62cm para 7,070mhz enfiada na péça de latão.

Tubo de fibra de vidro de 8m/m de diametro que tem o enrolamento
as espiras e que vai entrar no interior da ficha PL.

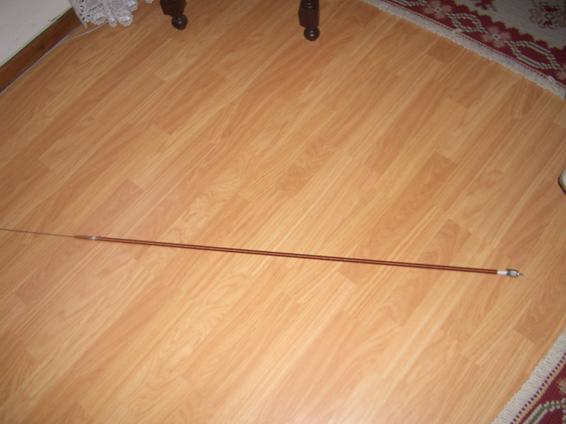

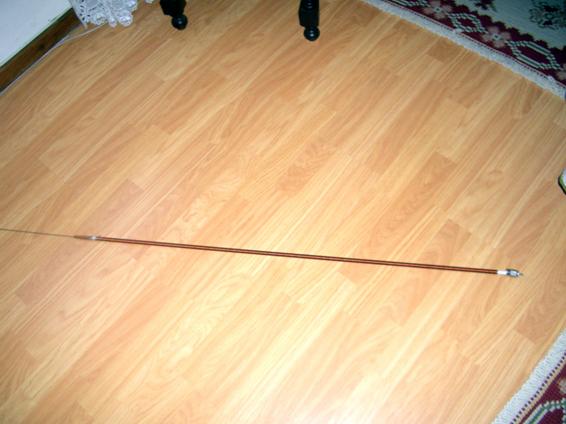

Antena com a PL e péça de suporte da vareta inox e já com as espiras.

Péça de latão onde o tubo de fibra entra e de afinação da vareta inox.

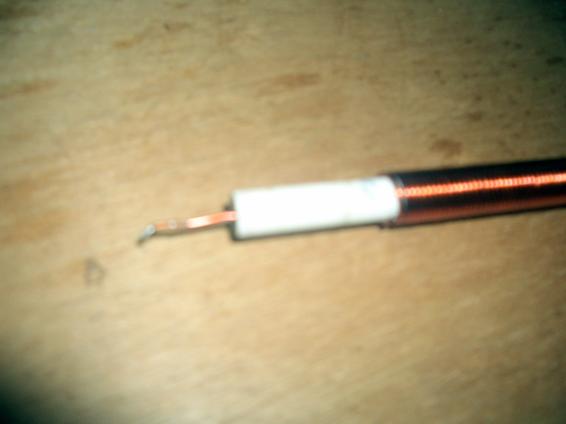

Tubo de fibra com o fio a sair para encaixar a PL e soldar o fio ao vivo.

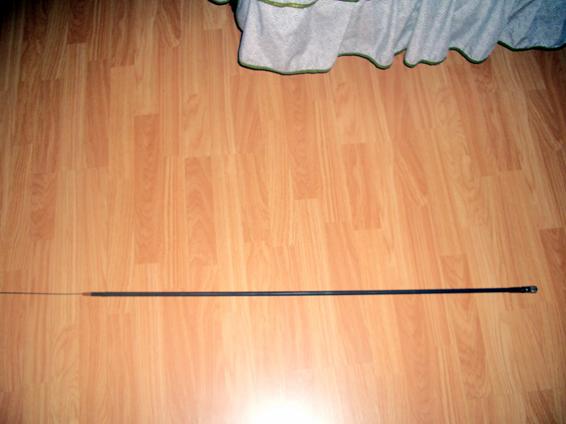

Antena pronta com a manga termo-retratil já colocada.

Pronta com acabamento de protecção manga termo-retratil.

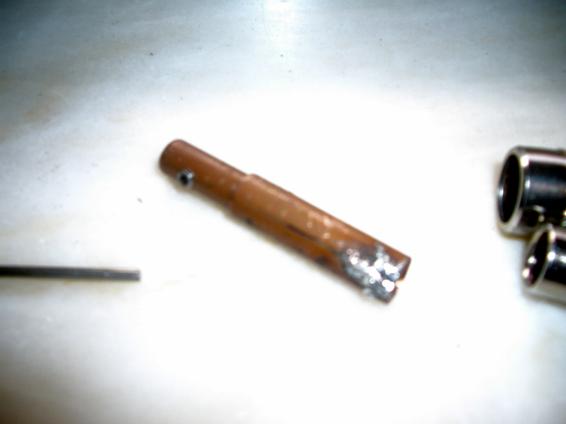

Péça de suporte da vareta com furo lateral para afinação por parafuso da vareta inox.

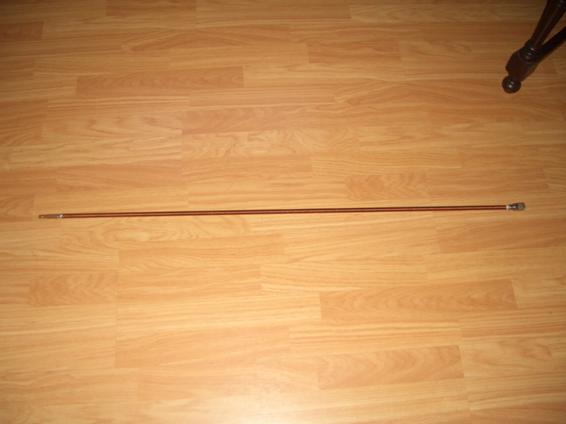

Antena pronta antes de levar a manga termo-retratil de proteção .

A antena está testada e funciona boa recepção e bom serviço em emissão , alguma duvida é perguntar .

Um muito obrigado aos colegas da FEIRINHA DIGITAL.

73 de CT1BPJ e GLH

Jorge
