ANTENA ENCURTADA PARA 20 METROS -  14,200 MHZ  -  DIPOLO RÍGIDO

O processo desta antena é o mesmo das antenas já publicadas na FEIRINHA DIGITAL
para os 40 e 80 mts.

Comprimento total ----------- 6 metros

Cada lado ---------------------- 3 metros

Diâmetro do fio da bobina -- 1,4 m/m

Numero de espiras ------------ 8

Espaçamento das espiras ----- 1m/m

Percentagem de encurtamento da antena (antes de ajuste)---- 32%

Micro henry (bobina)--------- 8,9

Diâmetro das bobinas -------- 40m/m

Espaçamento do centro ------- 180m/m

Comprimento do tubo do centro á bobina 0,75 m

Diâmetro do tubo do centro á bobina --- 1” ou 2,54cm

Diâmetro do tubo da bobina á ponta ---- 20 m/m

Comprimento do tubo da bobina á ponta ---- 1,99 m

Achar o valor de ¼ de onda :                 71/14.200=5m

Achar percentual de encurtamento:       2,5m/5mx100=50%

Achar percentagem da posição da bobina no dipólo:    0,80m/2,5mx100=32%

Tabela de calculo ---- 800

Achar valor de micro henry :    800/ 6.28x14,200=8,9Mh

Tabela de espiras:      8,5 espiras + ou –

Coloquei 8 espiras e aumentei mais 50cm de cada lado, deixou de ter 5m no total para passar a 6m. ( por interesse de colocar à frente dos dipolos rígidos de 40 e 80mts já feitos e no mesmo boom ) 9,60m a de 80m, 8,35m a de 40m e agora 6m a dos 40m.

Resumo de ROE :

                              14,100Mhz -----1.2

                              14,150Mhz -----1.2

                              14,200Mhz -----1,1

                              14,250Mhz -----1,1

                              14,300Mhz -----1.2

                              14,350Mhz -----1.3

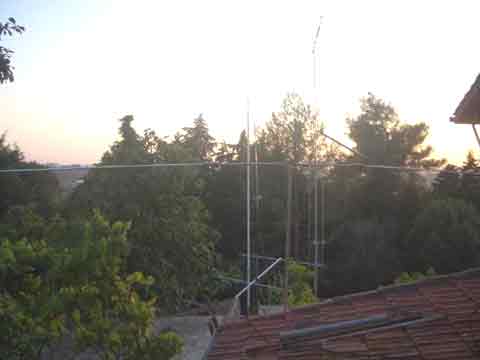

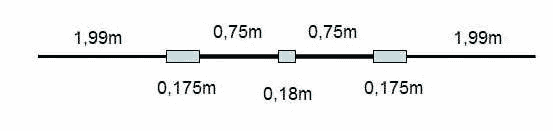

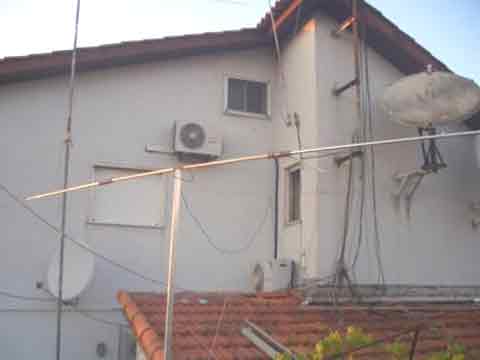

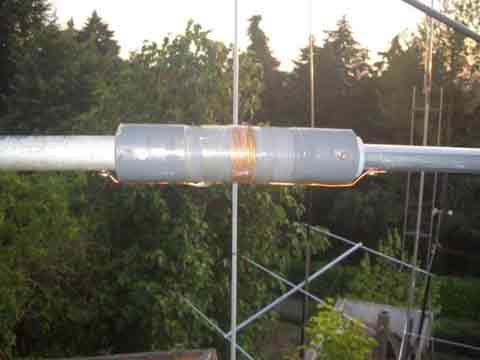

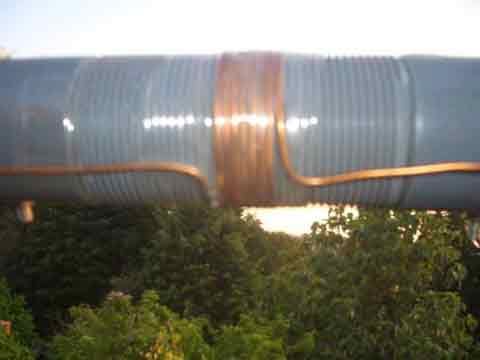

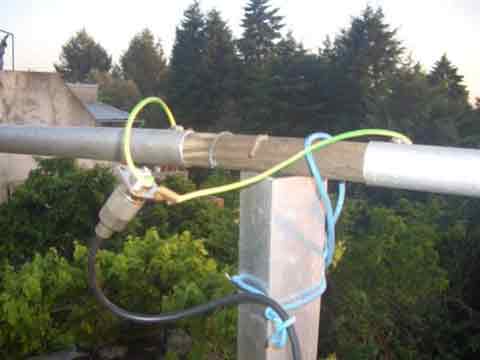

Segue o desenho e fotos da antena ensaiada.
