Fonte de alimentação
estabilizada, proteção contra curto-circuito, e
limitação de corrente
Esta fonte foi projetada
para fornecer 20Amps e 13.8V estabilizados. Os limites foram
projetados para suportar e alimentar de 15ma até o total de
20A. O Transformador deve ter a capacidade de fornecer para o circuito 25A
variando de no mínimo 17.5 até o máximo de 20V.
Deve-se observar a alta e baixa voltagem fornecidas pelo Transformador
em relação ao Capacitor Eletrolítico C1, cuja
capacidade não pode ser inferior a 40.000uF, mas é
recomendado usar acima de 50.000uF. Deve-se ter atenção
especial, também, com a voltagem suportada por este capacitor. A

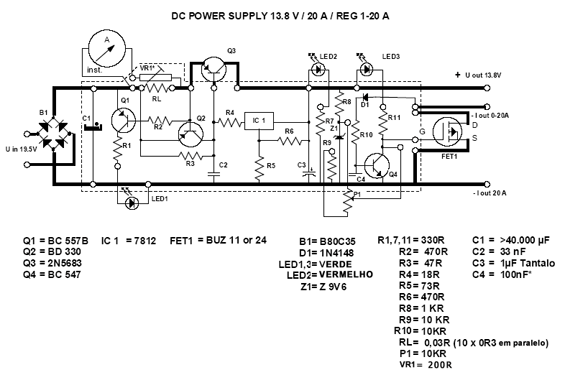

base deste Projeto foi o regulador de 12V (7812). A voltagem de saída
(13.8V) é obtida com o uso de dois resistores externos (R5 e R6)
usando a seguinte fórmula:
U=
12(1+R5/R6)

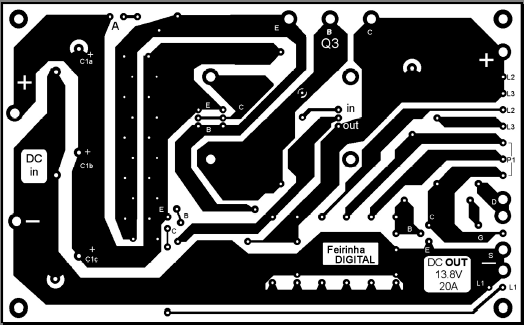

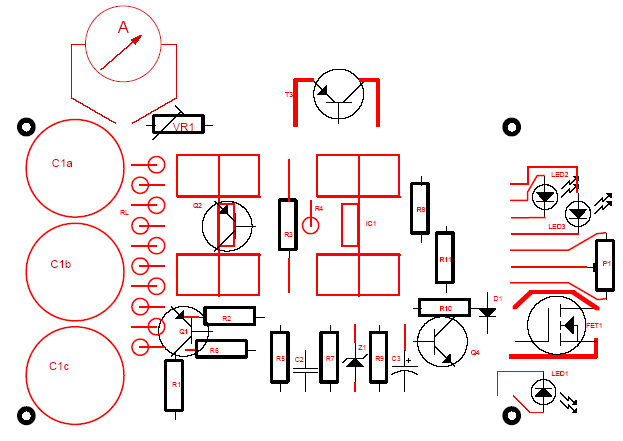

A
placa do circuito, em tamanho real (160x100mm) para sua montagem:
