FILTRO PASSA BAIXA PARA A BANDA DE 10 METROS

Este simples filtro Chebyshev de 9 elementos tem a frequência de corte em 34 Mhz para uma impedância de 50 Ohms. Sua atenuação é melhor que  -50 dB em 55Mhz que é a freqüência de vídeo do canal 2 de televisão (VHF) com um ripple de 0,001. A atenuação no terceiro harmônico de 28 Mhz que coincide com o canal 5 de televisão é melhor que -70dB.

Filtro sem a tampa	Filtro com a tampa

Os componentes do filtro foram montados em um circuito impresso e alocado numa caixa de aluminio. Foi utilizado fio de cobre de 1 mm de diâmetro em todos os indutores. O fio interno de um cabo coaxial de 75 ohms usado normalmente para antenas de TV,serve muito bem para enrolar os indutores.

 Componentes :

L1, L4     5 espiras , sobre forma de ½ polegada de diâmetro(12.75mm) com 3/8 polegada  (10.0 mm) de comprimento.

L2, L3     6  espiras , sobre forma de ½ polegada de diâmetro(12.75mm) com 3/8 polegada  (10.0 mm) de comprimento .

C1, C5    56pF capacitor de mica prateada ou com 5% de tolerância.

C2, C4   100pF capacitor de mica prateada ou com 5% de tolerância em paralelo com  47pF, para totalizar 147 pf.

C3   150pF capacitor de mica prateada ou com 5% de tolerância em paralelo com 10pF, para totalizar 160 pF.

Os capacitores devem ter no mínimo  500V de isolação.

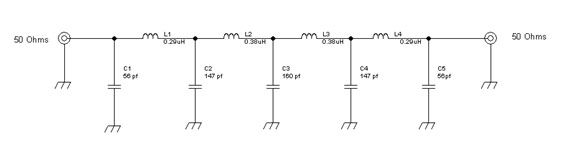

É extremamente importante que os valores dos capacitores e indutores apresentado no diagrama acima sejam usados, para que o resultado seja alcançado. Para quem tem um TR-DIP-METER, aconselho ajustar os indutores para os valores mencionados no diagrama, utilizando um capacitor de 100pF como referência . Se os ajustes estão corretos a medição de ondas estacionárias (SWR) na faixa de 10 metros será de 1.1:1 desde que a antena esteja previamente ajustada para 50 Ohms.

Este filtro pode ser usado com a mesma eficiência também na banda de 11 metros sem qualquer alteração  no circuito.

Autor:     Lúcio A. Magalhães Filho (PU2 XEA).
