Projetos dos Usuários:    Pré-Amplificador HI-FI por Graham Maynard


Pré-Amplificador HI-FI por Graham Maynard  /  Northern Ireland

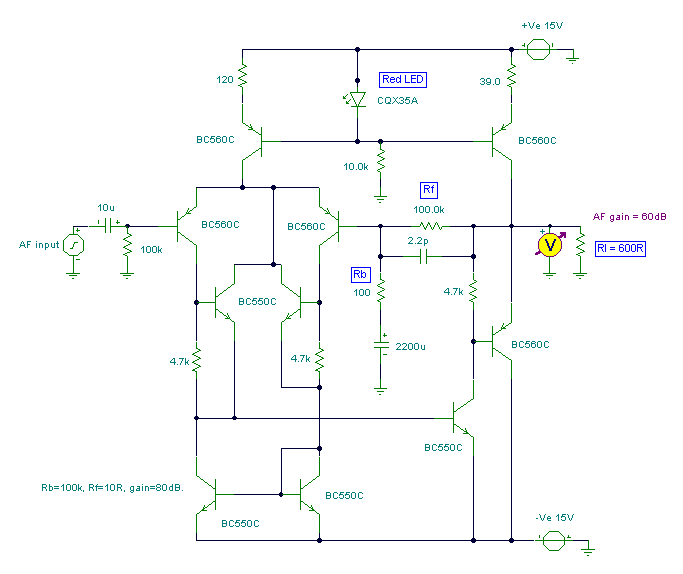

Entrando na onda do Hi-FI, uma vez que seu Rádio não possa operar com largura de banda ideal, (ver artigos de PY1TTN na Feirinha DIGITAL) podemos incrementar e obter excelentes resultados com muita qualidade e excepcional resposta em fast High Frequency. O circuito é simples e é demonstrado abaixo os gráficos de avaliação dos testes realizados.

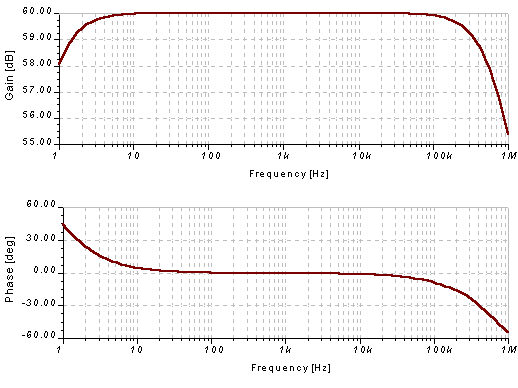

The Preamp's Bode Response   (resposta super plana)

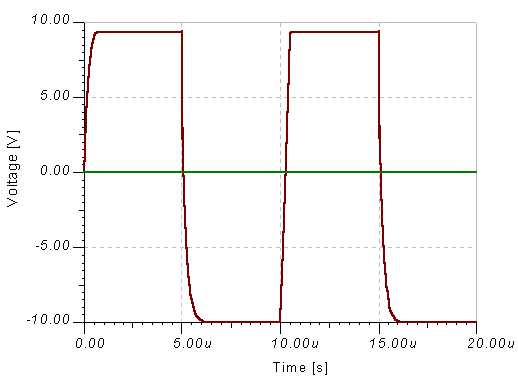

Squarewave Response with 100kHz Input Signal Applied

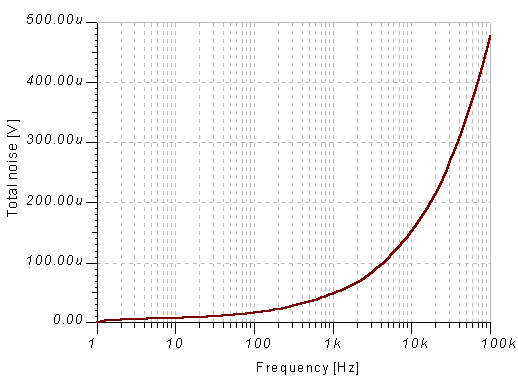

Total Noise at Output Measured with 600R Load

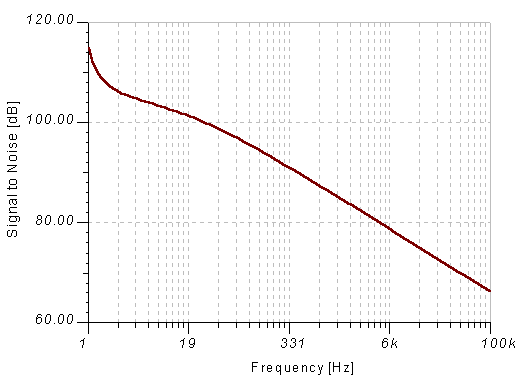

Signal to Noise Ratio at Output


PU1LHP
