Projetos dos Usuários:    Antena Multibanda  10/15/40/80 e 20m
                                        Projeto: EC2APU
Antena de tamanho reduzido para 10/15/40/80 e 20m
Este artigo foi publicado na saudosa Revista Radioaficion Microcomputacion, em Abril de 1992. Trata-se de uma adaptação da antena de tamanho reduzido para 80 e 40 metros, cujo funcionamento foi um sucesso.
Nesta época o Radioamador Francisco Sasiain, EC2APU da URE - Union de Radioaficionados Españholes, elaborou  o Projeto de adaptação para incluir a banda dos 10 e 15 metros, indicando a possibilidade de se incluir, usando-se a mesma metodologia, a banda dos 20 metros.
É interessante, pois nas cidades, é cada vez menor o espaço disponível para se instalar uma antena de HF, e esta antena, não ultrapassa o comprimento total de 23 metros e a performance desta Antena, é excelente.
MATERIAIS NECESSÁRIOS PARA CONSTRUÇÃO DA ANTENA
1)  Tubo de PVC de 75mm   40 cm aproximadamente
2)  Tubo de PVC de 35mm   25 cm aproximadamente
3)  16 pedaços de tubo de PVC de 3/4 ou pedaços de acrílico       com 10 cm de altura para separar os fios das antenas
4)  50 Cintas de plásticos tipo lacre (ver desenho)
5)  Rolo de Fita isolante de boa qualidade ou Lata de Fita isolante líquida
6)  Tubo de borracha de silicone
7)  Fio de cobre esmaltado de 1,5 mm de diâmetro - 25 metros aproximadamente
8)  Fio de 2 mm  (aprox. 35 metros) (Rígido ou flexível - encapados)
9)  BALUM comercial 1:1 ou feito com cabo coaxial (ver como construir na seção Projetos dos Usuários)
MONTAGEM E AJUSTES DA ANTENA

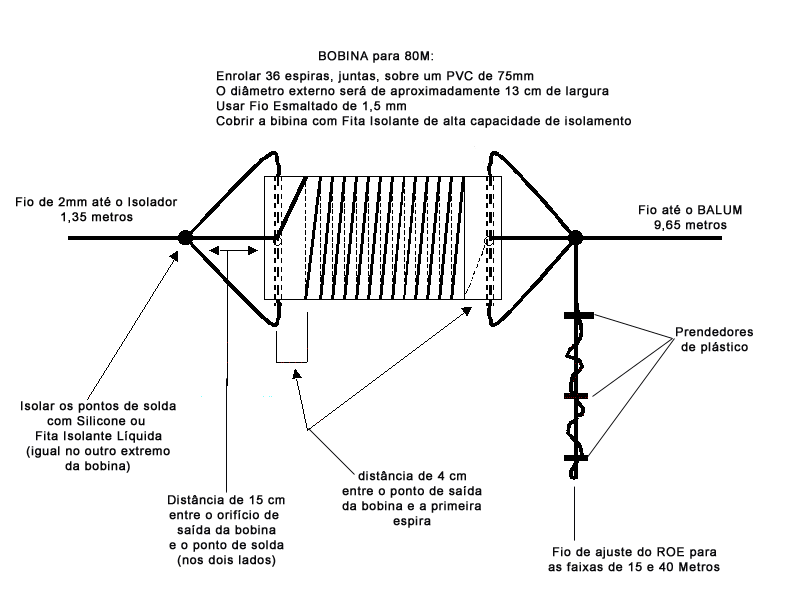

1) Prepare as Bobinas de 80 metros, conforme as especificações abaixo:
2) Corte dois pedaços do fio de 2mm com 10,45 metros e prenda as pontas no isolador central conforme demonstrado na figura abaixo, as outras duas pontas solde nas bobinas.

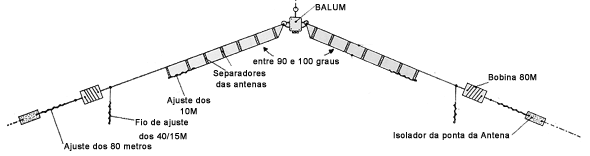

Corte mais dois pedaços de fio de 2mm com 2 metros cada e  solde na outra extremidade das bobinas e prenda nos isoladores de ponta conforme demonstrado nas figuras abaixo:


Inclui-se os fios da banda de 10 metros, 2,75 metros de comprimento total,
dos quais 25 cm, são usados para ajuste do ROE, conforme figura abaixo:

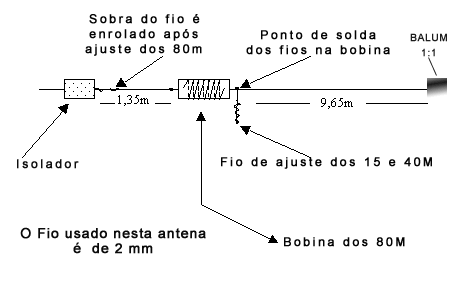

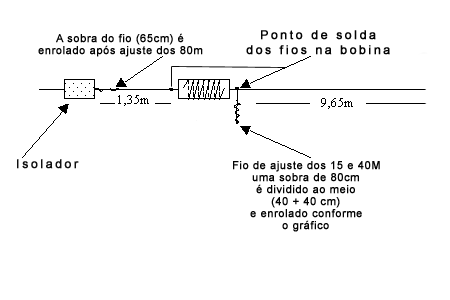

3) Estique a Antena e regule o ROE para as faixas 40 e 15 metros. Este ajuste é equitativo, buscando-se um ponto intermediário entre estas bandas, até encontrar o equilíbrio e ROE baixo. O ajuste é feito diminuindo-se ou aumentando-se o comprimento do fio que vai do BALUM até a bobina, cujo tamanho final, deverá ser algo em torno dos 9,65m. Não corta-se o fio, enrola-se e prende-se conforme demonstrado no quadro acima, usando as cintas de plástico, tipo lacre.
4) Para a banda dos 80 e 10 metros, faz-se o mesmo tipo de ajuste.

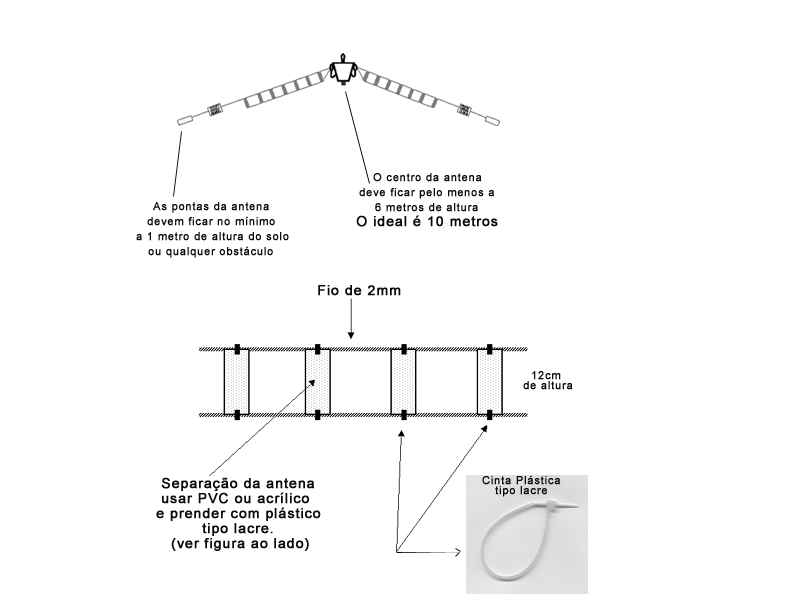

5) Para obtenção de um excelente resultado, deve-se levantar a Antena no mínimo 6 metros de altura em relação ao solo ou telhado. O ideal é 10 metros de altura do centro da antena em relação a qualquer obstáculo. A proximidade de obstáculos provocará leituras falsas em relação ao ROE e muito provavelmente interferências em outros serviços tipo TV, telefone e etc...

RESUMO DA MONTAGEM DA ANTENA

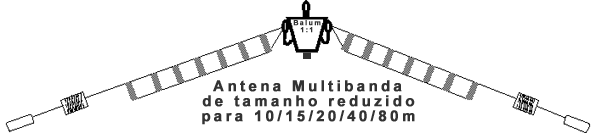

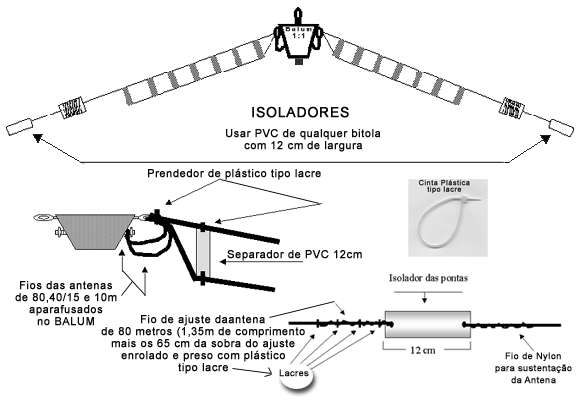

Verifique nas imagens abaixo (alguém já falou que elas valem mais do que mil palavras)


E os 20 metros? como incluir?
Segundo o autor, a inclusão da banda dos 20 metros, é feita da mesma maneira que se incluiu a dos 10 metros, ou seja, colocando-se separadores com especificações idênticas aos utilizados para os 10 metros e instalando-se os fios abaixo da banda dos 10 metros. Ficaria então, com uma distância de 10cm dos fios de 10 metros e 20cm dos fios da banda de 15 e 40 metros. Chama ainda a atenção para o fato de que a banda de 10 metros é a segunda harmônica da banda de 20 metros e muito provavelmente haverá interação.
       PU1LHP / Bira
