      Ilustração

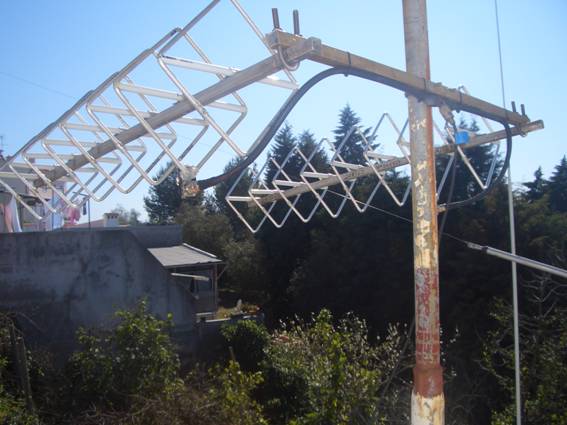

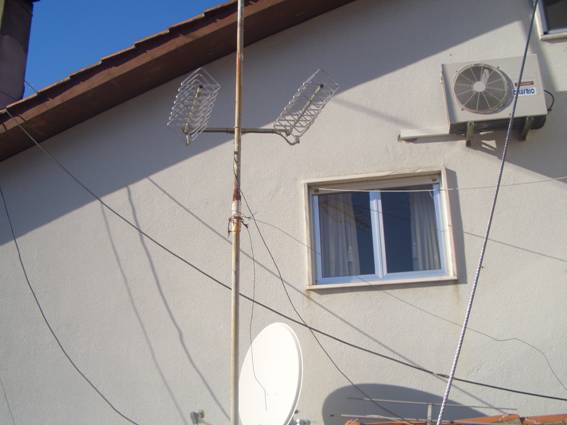

      1 Antenas enfasadas montadas num mastro
      antes de ir para o telhado para mastro com rotor.
      ANTENAS
      DE UHF
       Antenas
      de UHF 435,500MHZ , feitas e textadas, consigo accionar repetidores mesmo
      dentro do QTH, ROE1:1, são bastante directivas.
      Acabadas
      são para ligar em fase, cabo de 75 omios da antena ao " T " de
      baixada 50 omios.

      75______A_________ X_________B________75

      A e  B chicotes de 75 omios em multiplos
      impares  de 1/4 de onda,  X é ponto de baixada 50
      omios

      1/4
      = 300/435.500mhz = 0,68      0,68/4=0,17cm
      0,17x0,66= 0,11 cm  0,11cm é um 1/4 de onda no cabo RG11U de
      75Omios, 0,66 é a factor velocidade do cabo
      como
      a distancia para ligar as 2 antenas em fase necessita entre 45 a72cm, como
      tem de ser sempre multiplos de 1/4   faz-se assim
      0,11x5multiplos de 1/4 = 55 cm
      Portanto
      o chicotes de cabo RG11  A e B  tem 55cm cada um.
      Para
      fazer polarização vertical a antena fica com a PL de painel em baixo,
      quando se quer horizontal o ataque na ficha PL é feito de lado, para
      longas distancias utiliza-se horizontal.
      Elementos
      feitos em varão de aluminio de 8m/m de diametro, comprado em casa que
      vende aluminios para construção de portas e janelas de aluminio.
      Boom
      feito em tubo quadrado de aluminio 20x20m/m, comprimento 7xxxcm.
      Suporte
      dos elementos feito em tubo plastico de 12m/m de diametro.
      Suporte
      ao boom é feito com tiras de aluminio. (Mostro foto ou desenho)
      Suporte
      da ficha PL e ligação do irradiante é feito em péça de acrilico ou
      prespex (mostro foto ou desenho)
      A
      união ou o fecho dos quadrados é feita com tubo de aluminio de diametro
      interior igual ao varão de 8m/m e com o comprimento de 15m/m crava-se com
      rebites prego. (mostro foto ou desenho)
      Abraçadeiras
      de escape para suporte ao mastro.
      A
      antena tem 8 elementos:
      Reflector
      72,088cm
      irradiante
      70,038cm        separação ao
      reflector   12,74cm
      1º
      director 68,24cm          separação
      ao irradiante 10,498cm
      2º
      director 66,192cm
      "
      "
      "
      3º
      director 64,206cm
      "
      "
      "
      4º
      director 62,281cm
      "
      "
      "
      5º
      director 60,411cm
       "
      "
      "
      6º
      director 58,541cm
       "
      "            "
      A
      dobragem dos elementos para formar o quadrado é feita num torno de
      bancada com um parafuso de 12m/m e com um tubo (mostro fotos ou desenho) Préviamente
      marca-se as
      medidas
      no varão para se fazer as dobras. A dobragem do irradiante é diferente.
      Ilustração
      2 Como ficam as PL´s de painel
      montadas.

      Ilustração

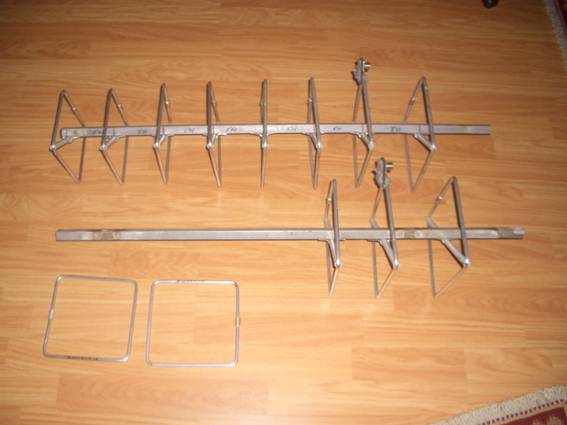

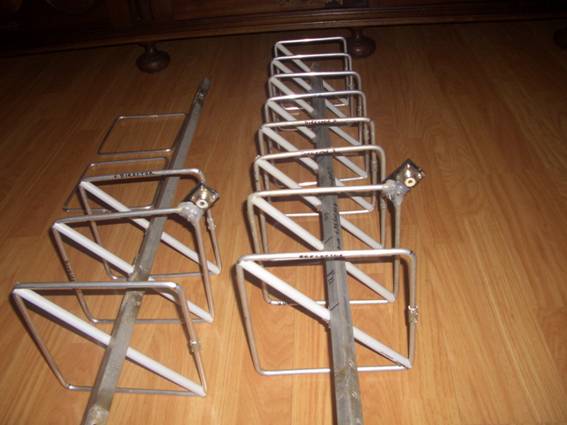

      3 Uma antena feita e dois quadrados para
      montagem.

      Ilustração

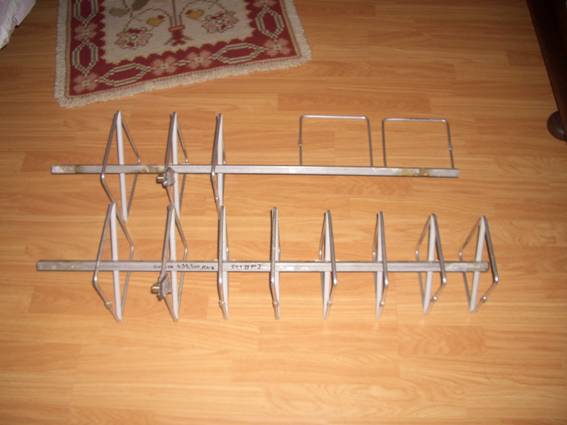

      4 Uma antena feita e outra em
      acabamento.

      Ilustração

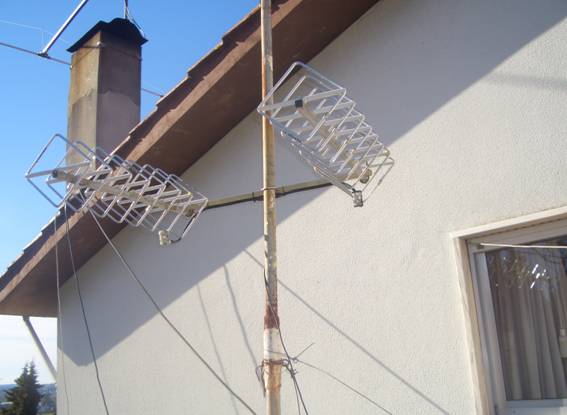

      5 Duas antenas enfasadas polarização
      horizontal

      Ilustração

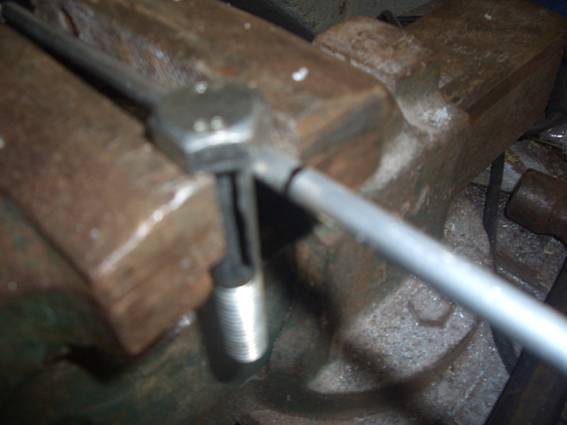

      6 Torno de bancada um parafuso marcado e barão
      (vergalhão ou tubo de alumínio).
 marcado para dobrar, e tubo para dobrar o barão (vergalhão ou tubo de alumínio).

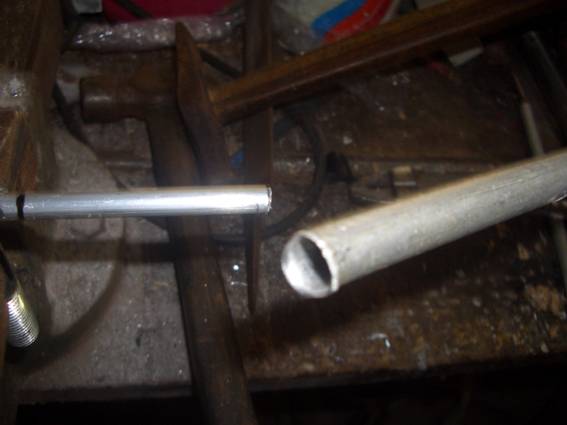

      Ilustração
      7 barão (vergalhão ou tubo de alumínio).
      preso no torno e tubo para
      dobrar o barão. (vergalhão ou tubo de alumínio).

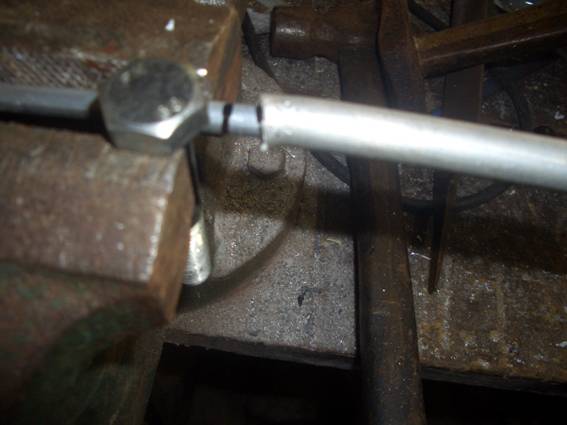

      Ilustração

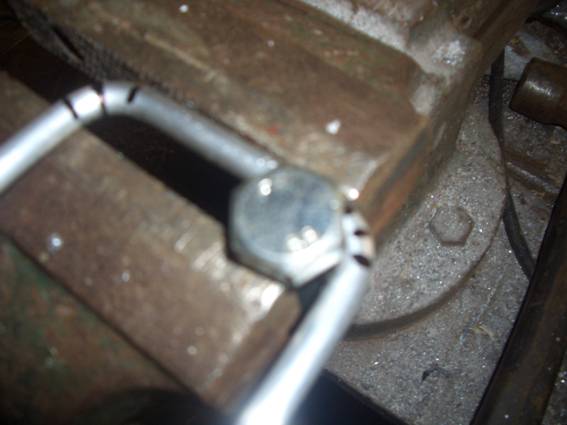

      8 barão. (vergalhão ou tubo de alumínio).
      com a marcação e tubo para
      dobrar o barão.

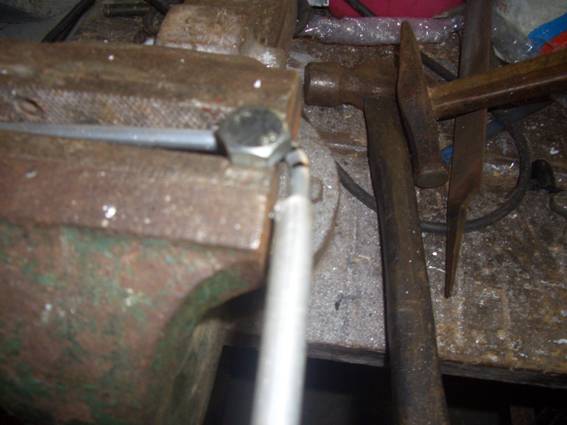

      Ilustração

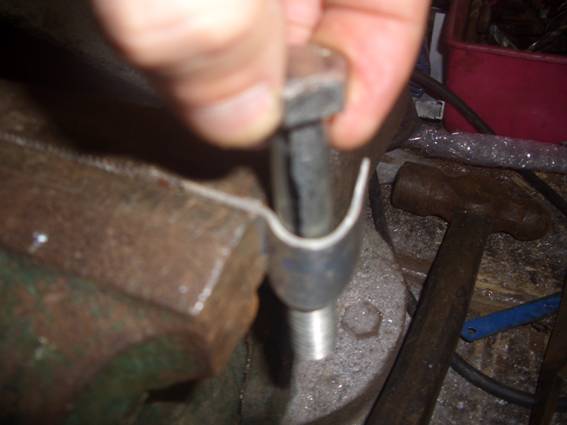

      9 barão. (vergalhão ou tubo de alumínio).
      dobrado com ajuda do tubo.

      Ilustração
      10 Dobrado o barão. (vergalhão ou tubo de alumínio).
      com ajuda do tubo e
      marcações para medidas de curvatura.

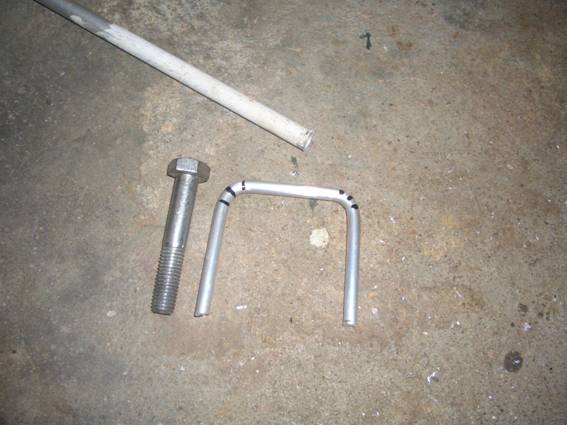

      Ilustração

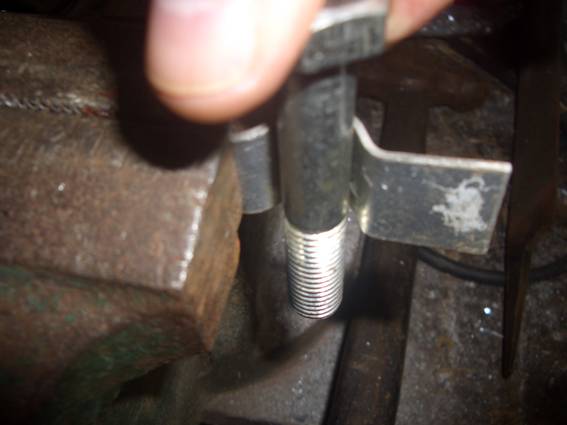

      11 Um barão. (vergalhão ou tubo de alumínio).
      dobrado com o parafuso e
      tubo utilizados para a dobragem.


      Ilustração
      12 Antenas ligadas em fase com os 2
      chicotes de 75 omios para dar a baixada de 50 omios.
      Polarização
      horizontal o ataque à PL é feita embaixo se fôr lateral é polarização
      vertical.

      Ilustração
      13 Fazer péça em chapa de aluminio
      para fixar os quadrados ao boom.

      Ilustração
      14 Fazer péças de fixacção ao boom
      com ajuda de parafuso do diametro do tubo plastico
 de suporte dos
      quadrados.

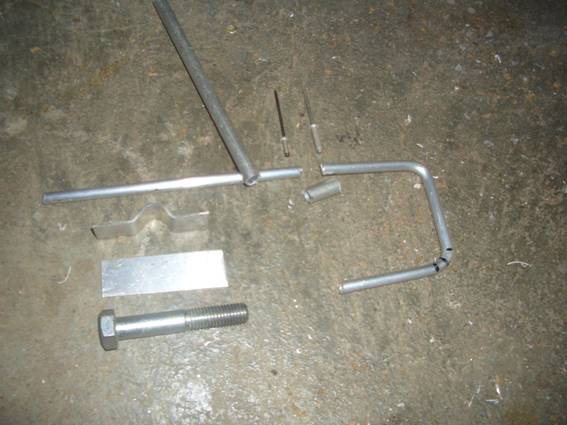

      Ilustração

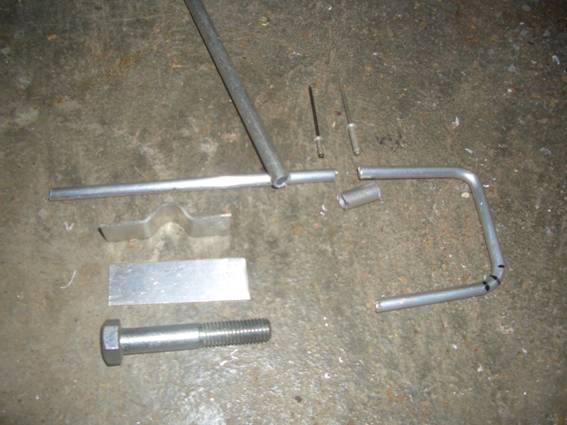

      15 Tubo de união e fecho do quadrado
      que é fixo com rebites prego, o parafuso de
 12m/m e rebites péças de
      chapa de aluminio de fixacção dos elementos directores ,reflector e
      irradiante

      Ilustração
      16  Tubo de união dos quadrados de
      diametro pouco superior ou justo do barão.
      (vergalhão ou tubo de alumínio) que vai ser preso com rebites,
      péças de fixar elementos ao boom.

      Esta
      foi mais uma antena para que alguns colegas interessados possam fazer, sem
      protagonismos,
 e sem vir para estas coisas contar a historia de
      radioamador desde pequeno, penso que os artigos que publico estão com a
      apresentação necessaria e documentada para que qualquer um possa
      executar, não é meu apanágio andar a apanhar artigos de outros ou
      « corujar » conversas sobre artigos , e depois aparecer não
      ando atraz de ninguem e depois fazer de papagaio !!!!! copiar os
      mesmos passos .
