AMPLIFICADORES LINEARES PARA H.F.
                             (um curto resumo)


    APRESENTAÇÃO

               A presente matéria objetiva,tão somente,fornecer
informações básicas mínimas para o Radioamador que pretende
adquirir e utilizar um Amplificador Linear para a sua
estação ou para aquele que tem interesse pelo tema.
               Este pequeno resumo não abordará questões técnicas
 ou teóricas,aspectos elétrico-eletrônicos e operacionais,pois
poderão ser encontradas,tais informações,em literatura
específica e na Internet.
               Este artigo,também,não incorpora nenhuma novidade na
 questão. Simplesmente procura evidenciar alguns itens básicos,na tentativa de
 poder contribuir com os Radioamadores que procuram respostas mais rápidas
 para pequenas dúvidas,sem a obrigatoriedade de perderem muito tempo na
aquisição, e posterior leitura,da bibliografia específica existente.

   AMPLIFICADORES LINEARES

               Linear,ou Amplificador Linear,é um equipamento (podendo
 ser interpretado como um acessório) que poderá,ou não,fazer
parte de uma Estação de Radioamador.
               A única finalidade deste equipamento é a de
 amplificar, linearmente,o sinal de Radiofreqüência(RF). Em simples palavras: Um
 Linear, quando em funcionamento, fornece uma Potência superior à Potência que
 o transceptor possui.

   TIPOS DE LINEAR

               Os Amplificadores Lineares podem ser valvulados ou
transistorizados,podendo ser automáticos ou não.Costumam
ser classificados em:
               - Pequenos Lineares:os que fornecem até 600/700Watts de Potência.
               - Grandes Lineares:os que fornecem acima de 1KW(1.000Watts) de Potência.
               Esta simples divisão justifica-se pela tipologia destes equipamentos que estão disponíveis no mercado.

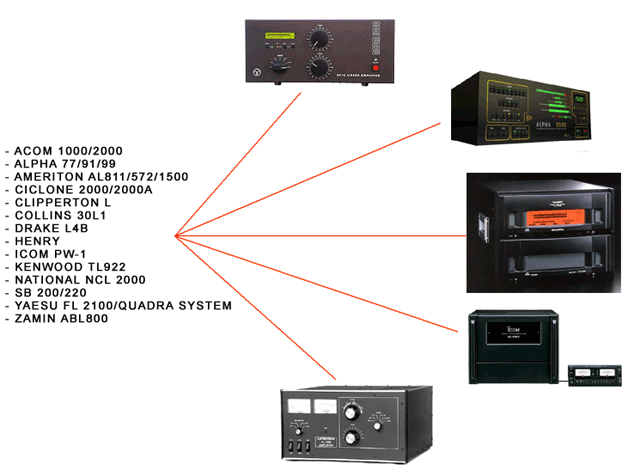

   ALGUNS MODELOS DE LINEARES

   ENTENDENDO ALGUMAS ESPECIFICAÇÕES TÉCNICAS.

               Alguns Radioamadores encontram uma certa dificuldade  para
interpretarem,corretamente,algumas das informações que
constam dos manuais que acompanham os Lineares.Estas
dúvidas são compreensíveis até pelo entendimento do
idioma,no qual foi escrito o manual.
               Teoria à parte,resumem-se as especificações técnicas
 mais significativas,em:

   A) POTÊNCIA DE SAÍDA VERSUS POTÊNCIA DE ENTRADA.

               No manual de um Linear,no tocante à Potência de
Entrada("Rated Plate Input" ou "Power Input" ou "Final
Power Input" ou "Plate Power Input"),levar em consideração
a equação abaixo,onde:

                    P(out)= P(in) x 0.6
                    Potência de Saída = Potência de Entrada x 0.6

               A Potência de Saída("Power Output"),que é entendida
 como a eficiência nominal de um Amplificador Linear,será
60%(sessenta por cento)da Potência de Entrada("Power
Input").

                    Exemplo: No manual de um determinado Linear vem
escrito que o "Final Power Input" é 1KW CW RTTY(2KW P.E.P. SSB).

                    Pergunta:Qual é a Potência de Saída deste  Linear?

                    Aplicando a equação,vem:

                          P(out)= P(in) x 0.6
                          P(out)= 1KW x 0.6

                              então:

              Potência de Saída = 600Watts CW RTTY

                               ou:

              Potência de Saída = 2KW x 0.6
                             onde:
              Potência de Saída = 1.200watts P.E.P. SSB

                            ou seja:

               Este suposto Linear fornece 600Watts em CW ou 1,2KW em  SSB.

   B) TENSÃO DE PLACA E CORRENTE DE PLACA.


              Considerar a equação abaixo para obter,do Linear,os
 valores que o fabricante estabelece:

                      P(in)= Vp x Ip

                             sendo:

                        P(in)= Potência de Entrada
                       Vp= Tensão de Placa(DC VOLT)
                       Ip= Corrente de Placa(DC AMP)

              O Amplificador Linear deverá ser "excitado" pelo
 transmissor -e sintonizado- de forma a se obter,no mostrador do linear,as leituras
 de tensão e corrente corretas.

   C) "DRIVE POWER REQUIREMENTS" OU "EXCITATION ENERGY REQUIRED"

              Seria a Potência de Excitacão.
              Ou seja,é a quantidade de Watts necessárias que o
transceptor deverá fornecer para que o Linear irradie sua
Potência.Evidentemente que esta Potência não poderá exceder
a especificada pelo fabricante.

   D) "POWER REQUIREMENTS"

              Seria a alimentação necessária para que o Linear possa
entrar em funcionamento.
              Normalmente:110Volts ou 220Volts(inclusive 13,8 Volts).

   E) "VACUUM TUBES" OU "TRANSMITTING TUBES" OU "TUBES"

              São as válvulas,que podem ser de vidro ou de cerâmica.
              A temática que envolve as  válvulas(características,potências
fornecidas,preço,facilidade ou não para serem obtidas,etc.)são motivo de muitas conversas entre os
Radioamadores,notadamente daqueles que possuem ou já possuiram Lineares.



RELAÇÃO CUSTO BENEFÍCIO               Atualmente encontra-se,disponível no mercado,Lineares totalmente transistorizados,com Potências baixas(não mais que 400/500/600Watts), isentos de "chaves-de-onda",custos reduzidos, pequenas dimensões e que  não necessitam de sintonias.               São equipamentos bem versáteis,requerendo baixíssimas Potências de Excitação(não mais que 40Watts),que não esquentam muito(geralmente providos de ventoinhas)e permitem agilidade no seu manuseio.               Pelas Potências fornecidas exigem,em  contra-partida,Fontes Estabilizadas adequadas.Uma boa vantagem é permitir que o transceptor opere em baixa Potência e,com isso,afastar o problema do super-aquecimento.               Estes pequenos Lineares requerem pouca manutenção e,em  caso de pane,os consêrtos e respectivas trocas de componentes não esbarram na dificuldade da obtenção das peças, principalmente quando o produto é nacional.

EXEMPLO:

   QUANDO USAR UM LINEAR?

              Quando o Radioamador assim o desejar.Porém,o uso de um
Linear relaciona-se mais intimamente com contatos a longa
distância(DX),em situações quando a freqüência-de-trabalho
encontra-se muito ruidosa,na necessidade de superar às
perdas na linha de transmissão e na tentativa de poder
superar situações de pouca propagação.
              Nas muitas das vezes o Linear é um dos últimos itens a
 ser adquirido pelo Radioamador.O emprego de altas Potências pode
ocasionar interferências desagradáveis(o que
é,sabidamente,proibido)e,por outro lado,a
necessidade de Antenas e Baluns que suportem tais Potências,Cabos
 Coaxiais indicados para isto,bons conectores e a correta tensão fornecida pela
 rede de distribuição elétrica.
              Como os Lineares não são obrigatórios,a quase
 totalidade dos Radioamadores o empregam com muita segurança e com objetivos
muito bem definidos.

   CONSIDERAÇÕES FINAIS

              Não se deixe impressionar por sinais
 fortíssimos,oriundos de estações "poderosas"(os "tubarões" ou
"patas-de-elefante").Potência ajuda mas,em alguns
casos,atrapalha e não se torna necessária.
              Só faça a manutençao(lubrificação do eixo da
 ventoinha, limpeza interna,etc.)estando o Linear desligado e desconectado da
 tomada que fornece a energia elétrica e não permita que "entendidos" o
 consertem.
              A Legislação Brasileira permite "Potência Média  Máxima" de 1.000Watts(1KW).


   73
         LEO
       (PY1LJ)
