,                                  MODULADOR  TRANSISTORIZADO

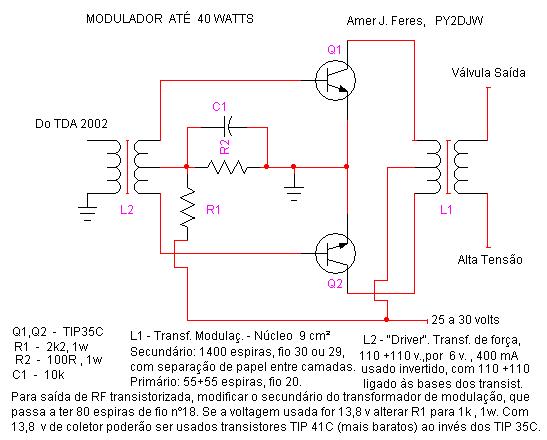

                   Na revista  AN-EP  , vol. 98 – nº 4, de outubro de 1989 foi incluído um artigo sobre um modulador transistorizado para transmissores valvulados de  uma potência de uns 40 watts de saída, ou um pouco mais. Há centenas desses moduladores trabalhando muito bem. Mas há quem pretenda usar um modulador transistorizado para uma saída valvulada de cerca de 100 watts e pergunta se é possível. É claro que é possível, até para muito mais.
                    E para tais características vamos sugerir um circuito muito convencional, com peças pouco complicadas  e também já bastante testado. Eu mesmo já testei este circuito num transmissor com 650 volts de placa, numa 4D32 (cerca de 100 watts). Você poderá usar uma 6KD6, uma 6LW6 ou mesmo duas válvulas ( 6146 ou 6DQ5 ) na saída e terá áudio suficiente.

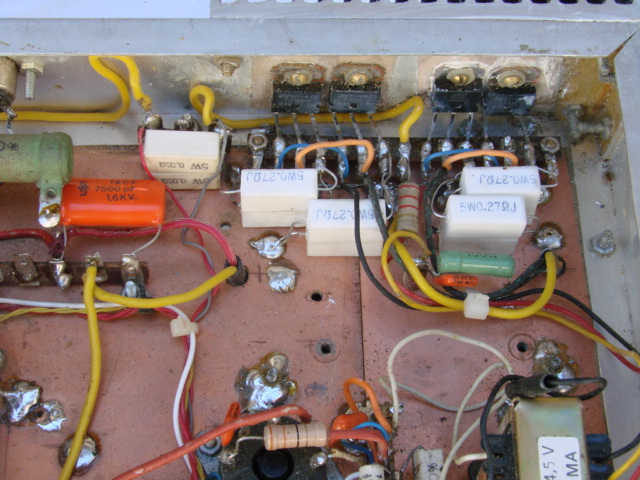

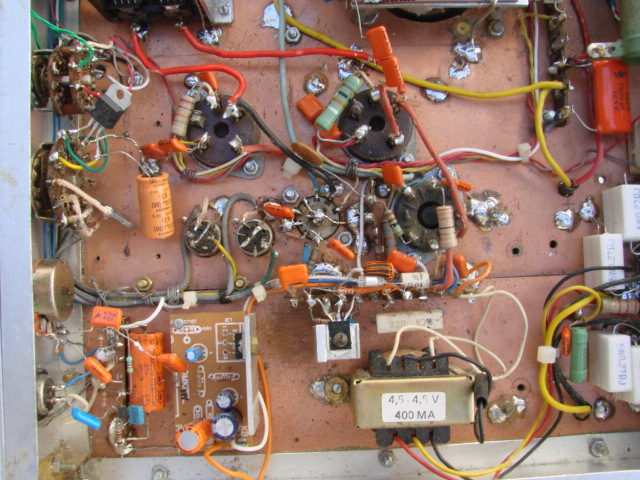

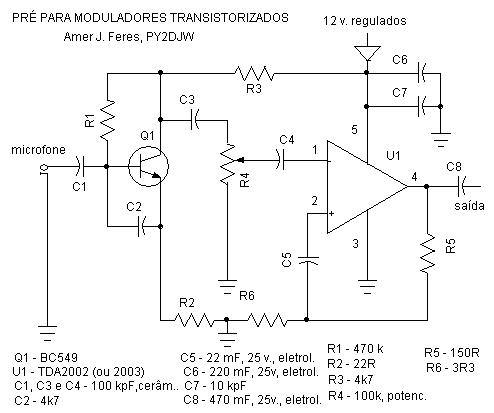

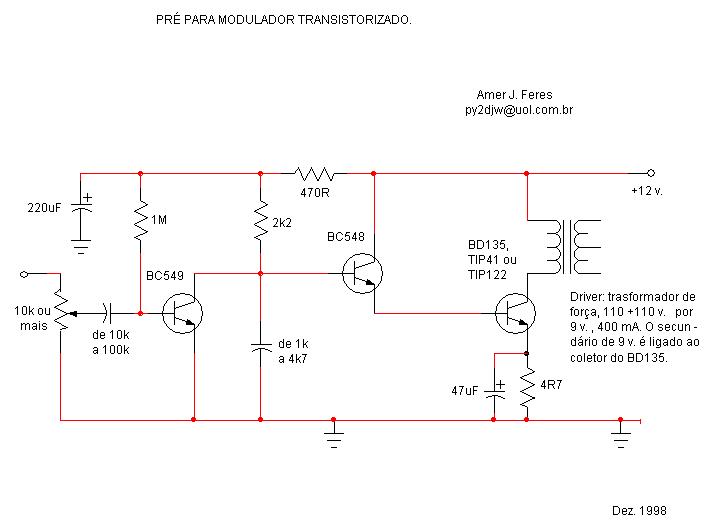

                   O modulador utiliza uma tensão de cerca de 36 volts (não regulados) para os coletores dos transistores de saída e uma tensão de 12 volts regulados para a etapa excitadora. Apresentamos como etapa excitadora para os transistores finais um conhecido amplificador com o   circuito integrado  T D A  2002 (ou 2003), mas nada impede que se utilize outro amplificador, como excitador.
                    Um dos problemas na construção de um modulador  deste tipo é conseguir os transformadores. Pois aqui vão algumas “dicas”: para o transformador impulsor (driver), T2,  simplesmente usa-se um transfomador de fonte de eliminador  de baterias, que tenha 110/ 220 volts no primário e 6 volts no secundário, por 400 miliampères. Monta-se o transformadorzinho invertido, isto é, usa-se o lado de 6 volts ligado ao T D A  2002 e o primário de 110/220 volts entrando nas bases dos transistores finais. O transformador de modulação, T1, para uma válvula desse porte terá que ser fabricado. Use uma ferragem de  16 cm² de perna central  ( 4 cm   X  4 cm , por exemplo). O secundário, que vai alimentar a válvula de saída é feito com 1450 espiras de fio 28  ou 27 , com isolamento entre as camadas. O primário, que vai alimentar os coletores dos transistores é feito com dois enrolamentos de 45 voltas de fio 18   enroladas juntas (enrolamento bifilar). Ao montar o transformador pega-se o fim de um desses enrolamentos e une-se ao princípio do outro, de maneira a formar aí o “center tap” de um enrolamento de 90 espiras. Essa maneira de enrolar o primário (trabalhando com os dois fios juntos) garante uma impedância igual para os dois lados do “push pull”.
                    Este transformador depois de terminado deve ser banhado em verniz isolante ou mistura de parafina com breu .  Ele deve suportar 36 volts  a picos até de 5 Ampères  no primário e  cerca de 650 volts  a 250 miliampères no secundário.

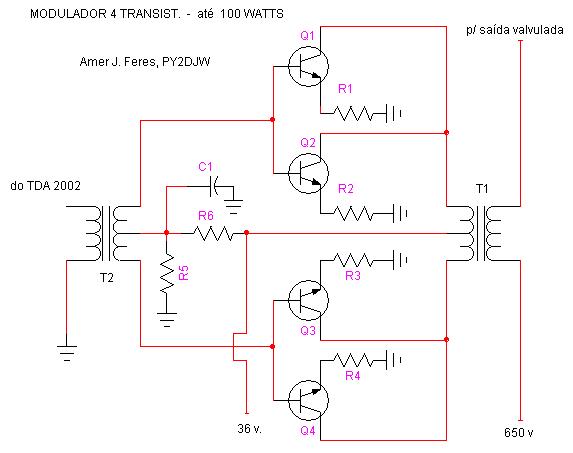

                    Os demais materiais são descritos abaixo:

                     Etapa Moduladora:

                     Q1, Q2, Q3 e Q4  -  transistores  TIP35C
                     C1 -  10 K , poliéster ou cerâmico
                     R1, R2, R3 e R4 -  0R22, 5W, de fio
                     R5 – 100 R, 2w
                     R6 -  2 K 2,  2w

             Etapa de Pré de Microfone  e  Excitadora:

             Q1 -  BC 549
             U1 -  T D A  2002  (ou 2003)
             C1, C3 e C4 -  100KpF cerâmico
             C2 -   4 K 7
              C5 -  22 mF , 25 v , eletrolítico
             C6 -  220 mF, 25 v, eletrolítico
              C7 -   10 KpF
              C8 -    470 mF,25 v, eletrolítico
              R1 -   470 K
              R2 -  22R
              R3 -  4 K 7
              R4 -   100 K, potenciômetro
              R 5 -  150 R
              R6 -    3 R 3

             E o resto, é um pouco de capricho!
