FLIP-FRAN - VFO com Oscilador Franklin

Ame r J. Feres, PY2DJW
py2djw@gmail.com

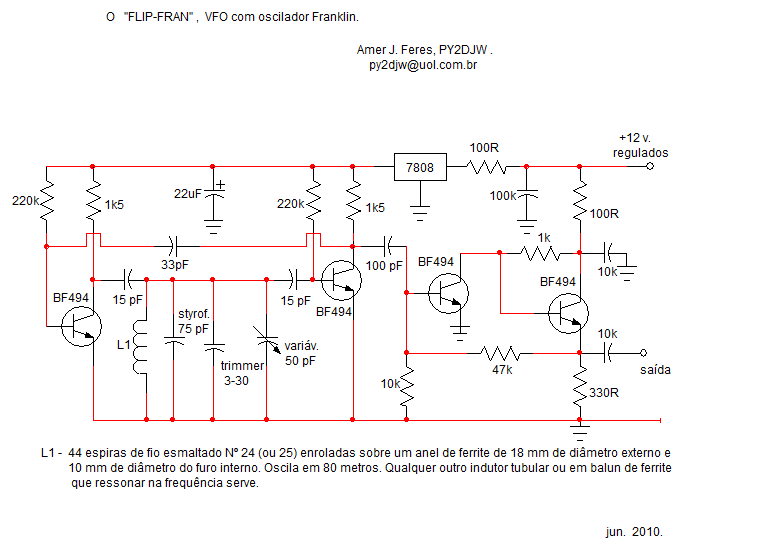

Para "acompanhar" o  "Excitador para duas Faixas" recentemente publicado oferecemos aqui uma sugestão pouco explorada, que é um VFO, com oscilador Franklin (desses usados para injetores de sinais áudio, também conhecidos como "osciladores astáveis" ou Flip-Flops). A construção é muito simples e a estabilidade é notável. Cada um dos transistores do oscilador amplifica meio ciclo da senóide e isso faz com que oscile muito facilmente e mantenha a frequência de oscilação.                                 Foram experimentados osciladores com jFets, mas os  transistores bipolares funcionaram tão bem que decidimos mantê-los por uma questão de facilidade de obtenção dos componentes. Qualquer transistor vai funcionar, porém os BF494 se mostraram ótimos para isso.                                 Os dados aqui apresentados são para 80 metros, mas poderão trabalhar em outras frequências.
