Artigos Técnicos - Amer PY2DJW - TANQUE FINAL VALVULADO PARA 80 E 40 METROS

Em um dos primeiros artigos desta série abordamos de maneira bem genérica a construção de uma etapa final de saída de RF valvulada, especialmente para os amantes de AM. No artigo demos idéias gerais e valores aproximados que serviriam para quase todas as válvulas comumente utilizadas para esse fim.

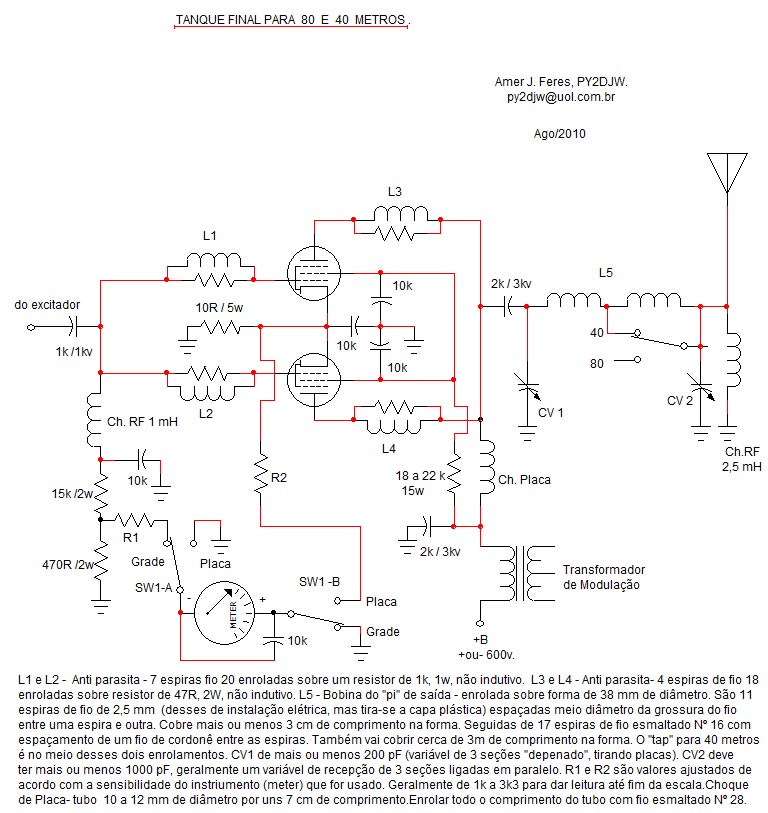

Agora voltamos ao assunto, mas tratando-o de modo mais específico. Vamos tratar de uma saída para duas válvulas em paralelo e, também, vamos deixar os dados para uma saída que sirva para as duas faixas mais comumente usadas em AM, isto é, 80 e 40 metros. Com estes valores indicados poderão ser usadas as válvulas mais comuns para saída de RF : 6146, 6DQ6, 6DQ5, 6LW6 etc.
Para excitá-las, poderá ser usado o Excitador Para Uma ou Duas Faixas, recentemente divulgado aqui na página.
