TRANSMISSORZINHO    TOTALMENTE   EM   ESTADO   SÓLIDO   PARA   40   METROS.

                                                                                                                    Amer J. Feres, PY2DJW

                                                                                                                       py2djw@gmail.com

               Com a enorme  diferença de preços  entre os  transistores bipolares para RF  e os recentes  Mos Fets para chaveamento, mas que funcionam muito bem como amplificadores de rádio frequência,  a tendência é de  se utilizarem esses dispositivos para  transmissores de radioamadores. As fábricas de transceptores para a Faixa do Cidadão já descobriram isso .

               Já apresentamos, aqui mesmo na página  da Feirinha Digital, alguns esquemas que utilizamos e que funcionam muito bem. Mas, voltamos à  bancada de experimentações e conseguimos resultados excelentes com o IRF740. Gostaríamos de oferecer aos montadores esta nova proposta, esperando que tenham o mesmo sucesso que tivemos. Não se trata de um transmissor para uso móvel, pois trabalha com voltagem mais alta que 13,8 volts, mas é muito compacto, leve, de fácil montagem e utiliza materiais comuns. Quem quiser  poderá tentá-lo com 13,8 volts.  Vai funcionar, mas com muito menos potência.

            Usa partes de projetos já apresentados aqui na página da Feirinha Digital.    Estou utilizando o VFO   FLIP-FRAN, oscilando e saindo em 80 metros, o excitador é o TARUÍRA 3, que tem uma etapa dobradora de 80 para 40 metros e o modulador é o clássico de um TDA2002 e dois transistores TIP35C.

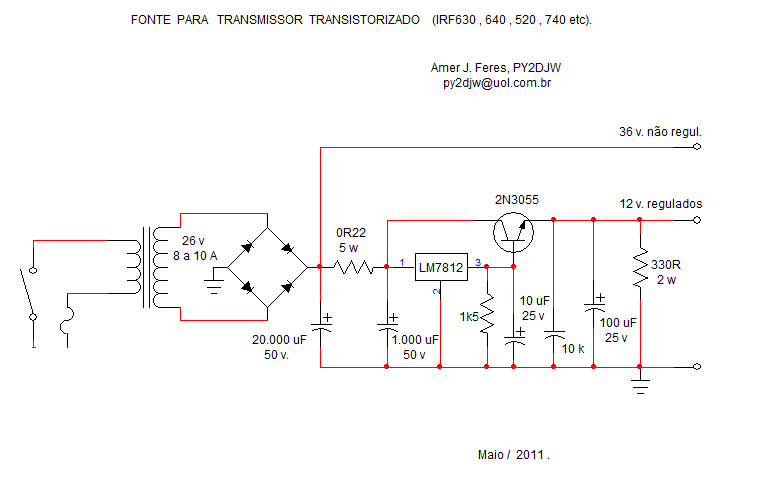

             Montei uma fonte à parte para ele,  com um  transformador  que eu já  tinha aqui disponível e que fornece 26 volts no secundário (por 10 Ampères) e com isso consigo 36 volts para as etapas de modulação e saída de RF. Desses 36 volts também consigo os 12 (13,8) volts para as etapas de baixa potência. Mas para as primeiras tentativas da montagem poder-se-á utilizar qualquer fonte regulada para 12 volts, tirando a voltagem mais alta antes do circuito de regulagem, logo após a ponte retificadora e os eletrolíticos de filtro.

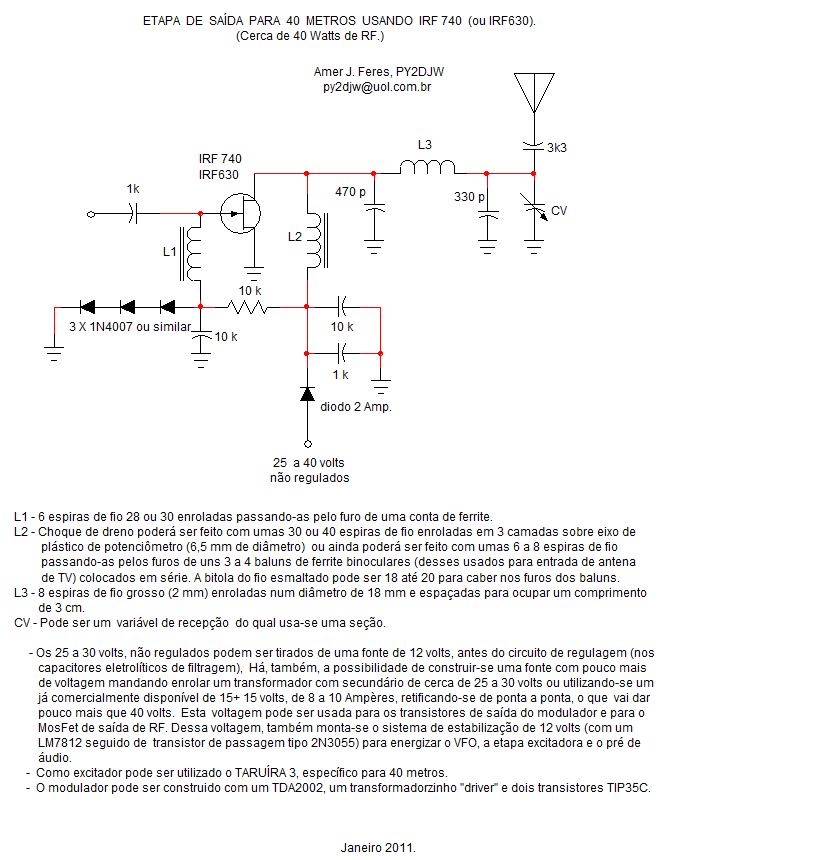

           Como algumas partes do transmissorzinho  já estão publicadas nesta página (é o caso do VFO FLIP-FRAN, do TARUÍRA 3 e do modulador) estamos incluindo para divulgação tão somente a ETAPA FINAL DE RF  e  a FONTE.

           Esperamos que sirvam para alguns experimentadores.
