CONVERSOR  PAPA – LÉGUAS

                                           Para 80 e 40 metros.

                                                                                                          Amer J. Feres, PY2DJW .

                                                                                                             py2djw@gmail.com

         Há  mais de 30 anos atrás, em 1979, publicamos na então existente revista Eletrônica Popular uma proposta de uma brincadeira: “Brincando de Coruja”, que era o esquema de um conversor com um único transistor para que os principiantes e “corujas” pudessem ouvir a faixa de  40 metros  num  rádio  de  Ondas  Médias.   Até agora há pessoas  que têm esse conversorzinho montado e  funcionando e volta e meia ouço comentários sobre ele.

       Volto agora  com uma proposta de  outra  brincadeira mais ousada, mas  que, pela  sua  simplicidade  de construção e materiais fáceis poderá ser feita em um final de semana chuvoso montando as peças sobre uma tábua, o que facilita a colocação e também a mudança de peças para experiências _ nada é definitivo numa montagem assim.  É o espírito do experimentador.

       Trata-se de um outro conversor para receber as faixas de 80 e 40 metros num receptor de Ondas Médias sintonizado em 1600 kHz, ou um pouco mais acima ou abaixo dessa frequência para aqueles que têm uma Rádio de Ondas Médias funcionando nessas redondezas.

       Tentou-se utilizar os materiais mais simples possíveis: três transistores de uso geral (sem Fets ou Mosfets), capacitor variável de duas seções (muito comum nas sucatas)  e  bobinas construídas sobre tubo de PVC, desses comuns usados para água. Também trabalhamos para manter os 3 indutores (bobinas) com o mesmo calibre de fio evitando a necessidade de se adquirirem várias bitolas de fio para o mesmo projeto.

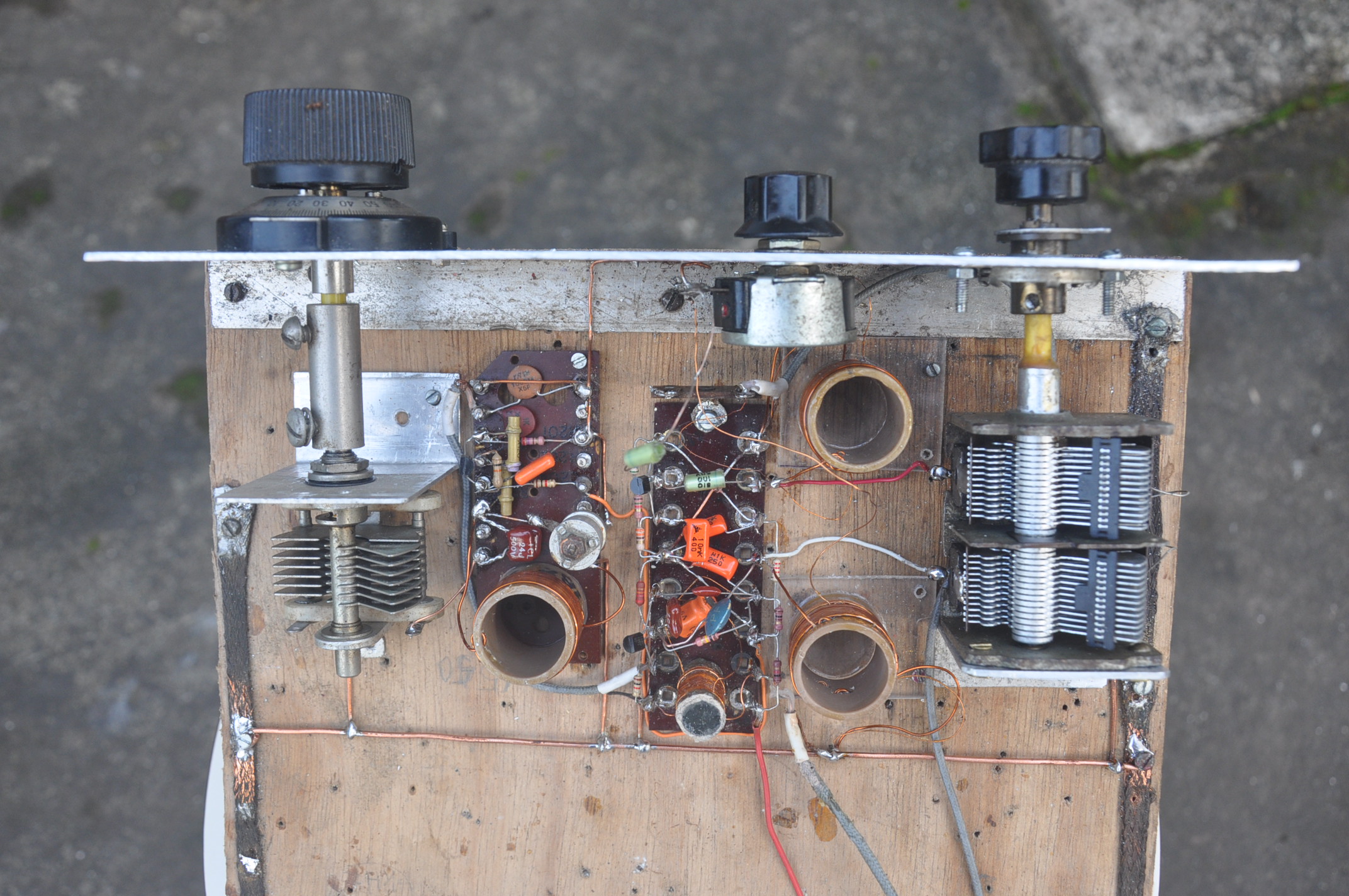

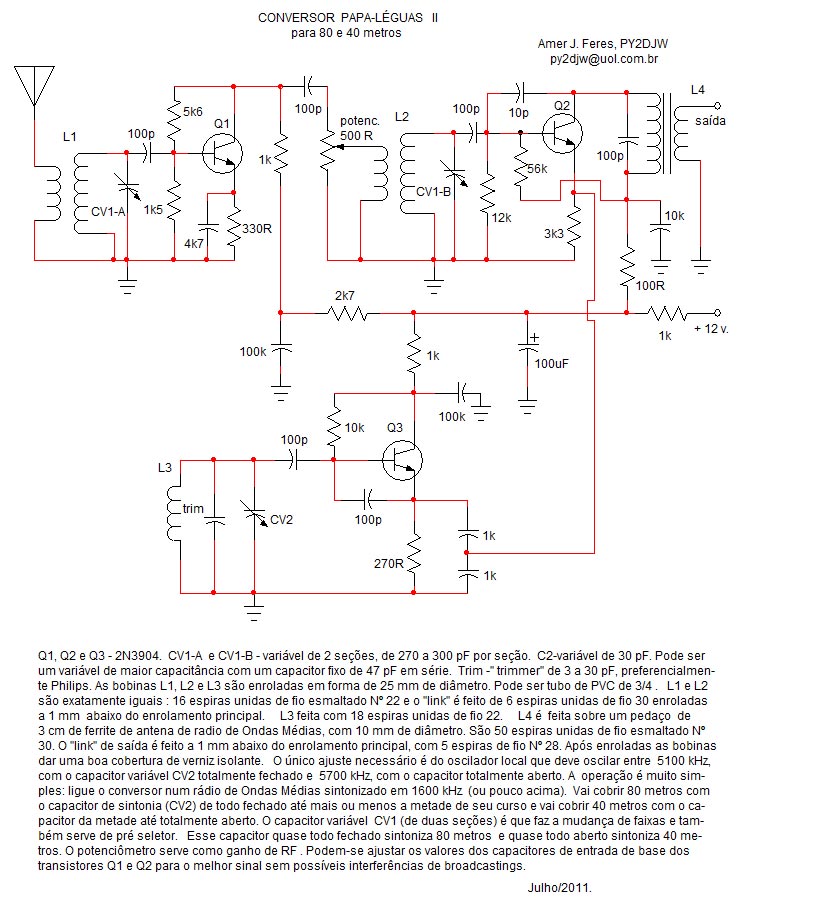

      Pela  simplicidade  de  construção  e  também  pelo  excelente  resultado  conseguido, decidimos oferecer esta outra “brincadeira” para nossos montadores.  Seguem  o  esquema elétrico com um pequeno descritivo das peças, da montagem e da calibragem (que é muito simples) e também a foto do protótipo feito numa “tabuinha”, mostrando alguns detalhes.
