EXPERIMENTANDO COM
RECEPÇÃO .
Quem tem acompanhado minhas
escritas deve ter percebido que em minhas montagens tenho
indisfarçável predileção por experimentações com receptores e
conversores. Há um fascínio no fato de você juntar algumas peças,
fazer uns ajustes e começar a receber os sinais de colegas
radioamadores, ou mesmo de broadcastings localizados a longas
distâncias .
Um conversor para Ondas Curtas
sempre foi a maneira mais fácil de se envolver com recepção.
Tive a oportunidade de divulgar uma porção deles e há centenas
deles funcionando por aí.
Com o conversor montado, a maneira
mais fácil de ouvir é utilizar um receptor de Ondas Médias com a
sintonia “travada” na frequência de saída do conversor. Rádios
de carro, daqueles antigos, bem simples, de uma faixa só são,
sem dúvida, os preferidos para essas experiências. Mas, com a
modernização dos auto rádios, já não se encontram, nos famosos
“desmanches” aqueles simples e bastante robustos rádios de
automóvel.
Resta-nos construir nossa própria
Segunda Conversão, ou como a chamavam antigamente, a “Baixa
Frequência” para acoplarmos aos nossos conversores caseiros.
Aqui mesmo, na Feirinha Digital, já sugeri algumas dessas
construções, mas a gente sempre experimenta coisas novas e
acaba melhorando o desempenho do aparelho. Foi o que
aconteceu com a “Segunda Conversão”. Com as modificações ficou
muito boa, mas sempre mantendo a simplicidade, que é a “pedra de
toque” de uma construção caseira: circuitos comuns e
materiais facilmente encontráveis.

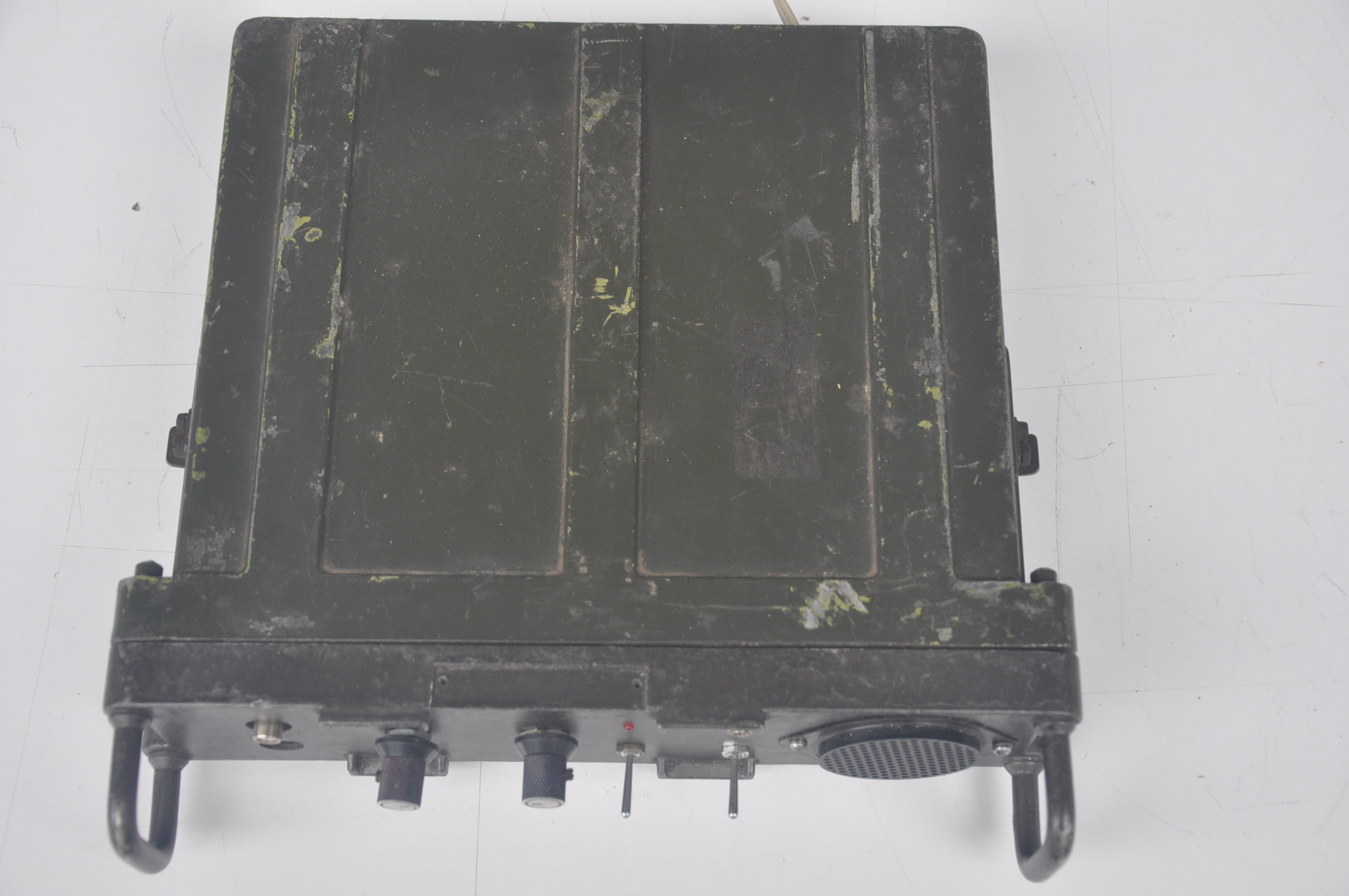

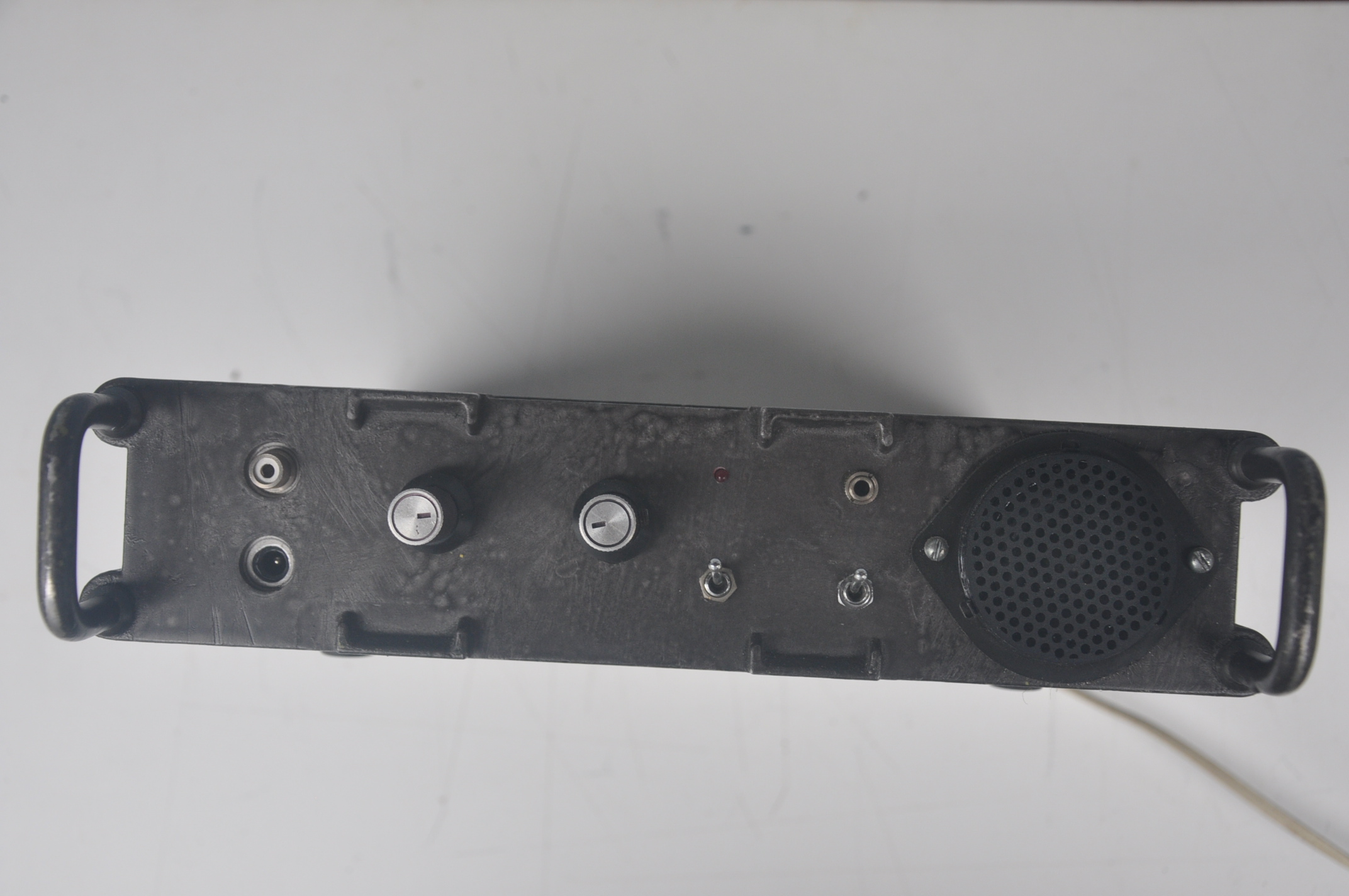

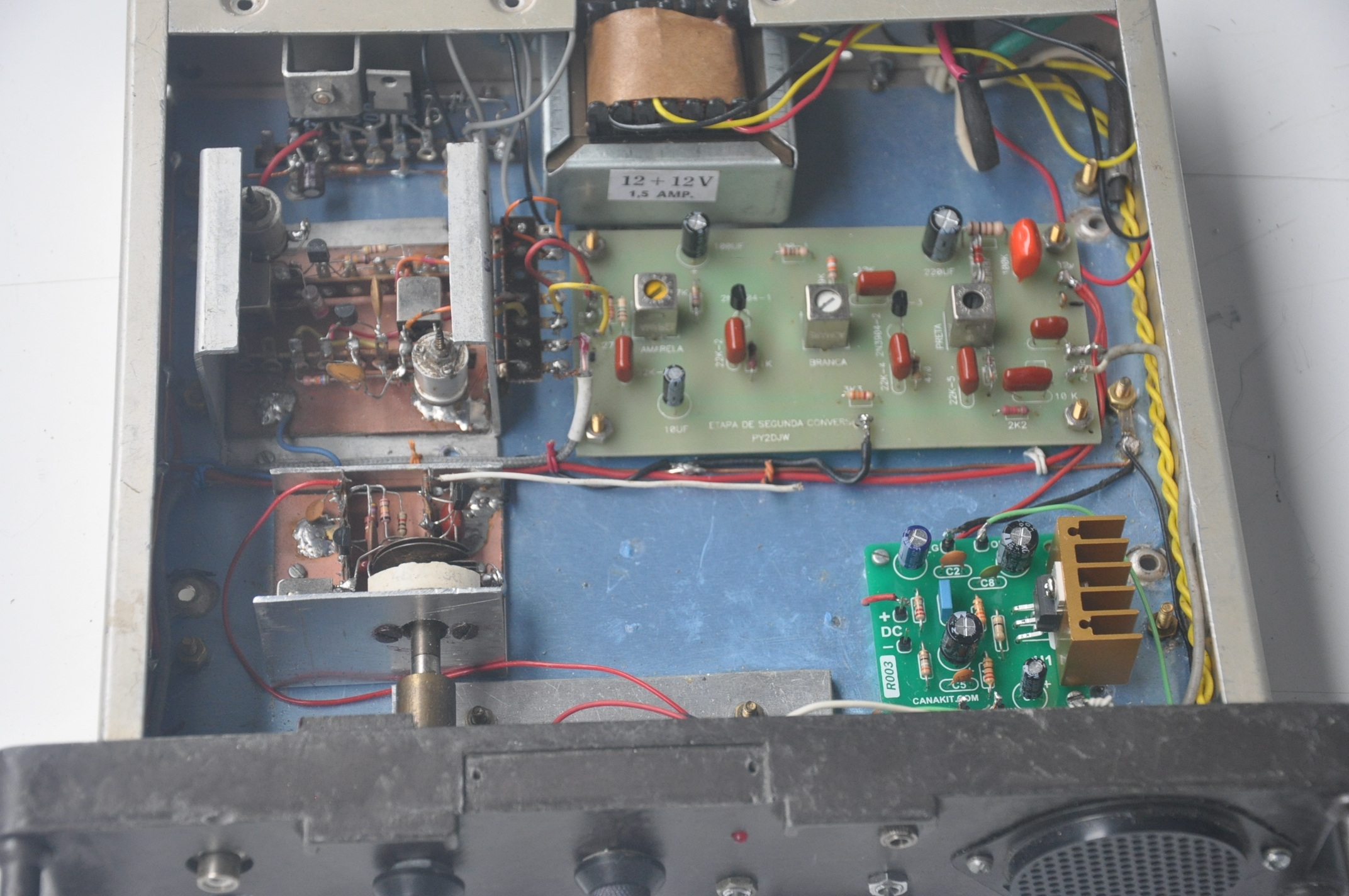

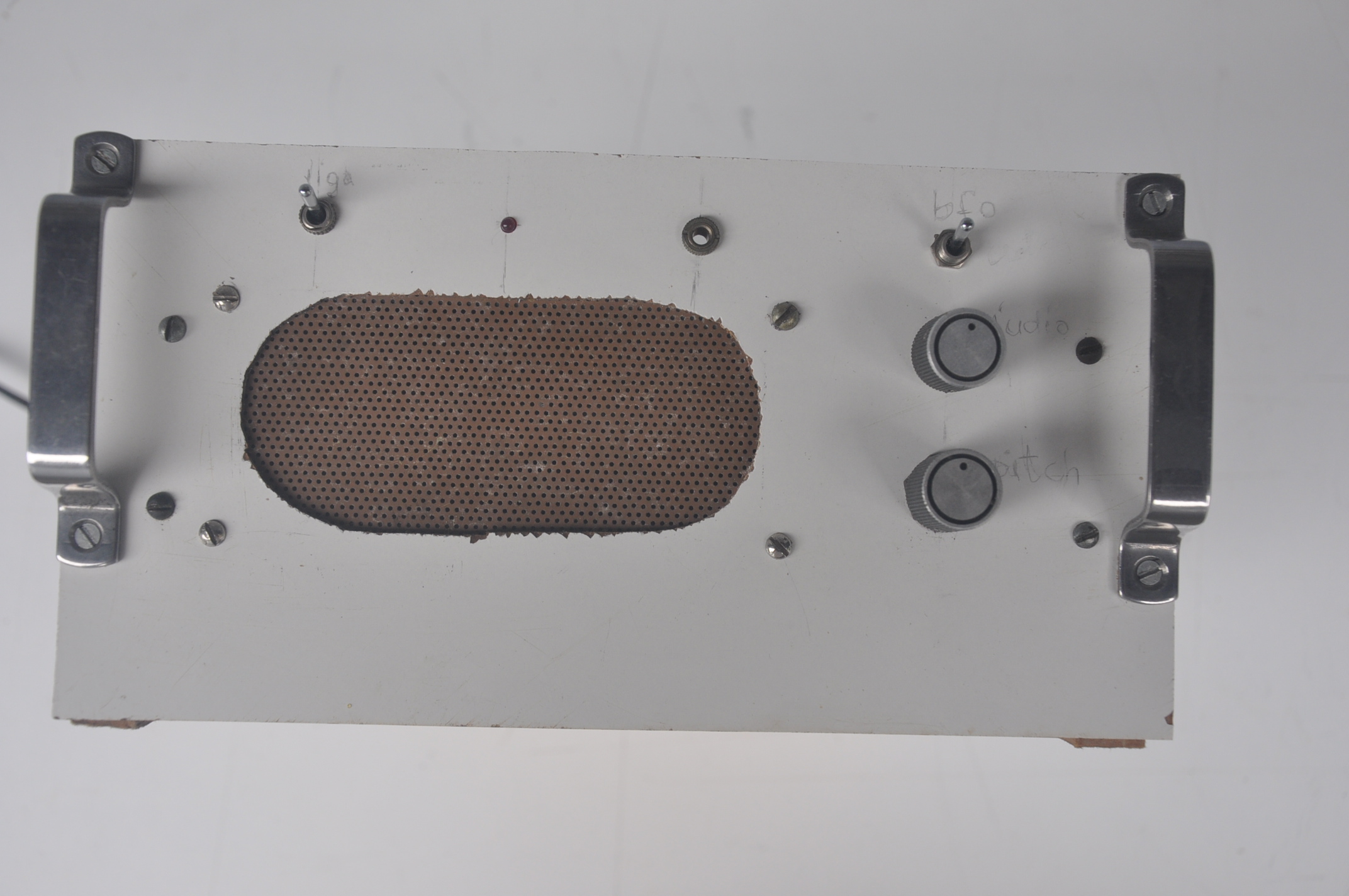

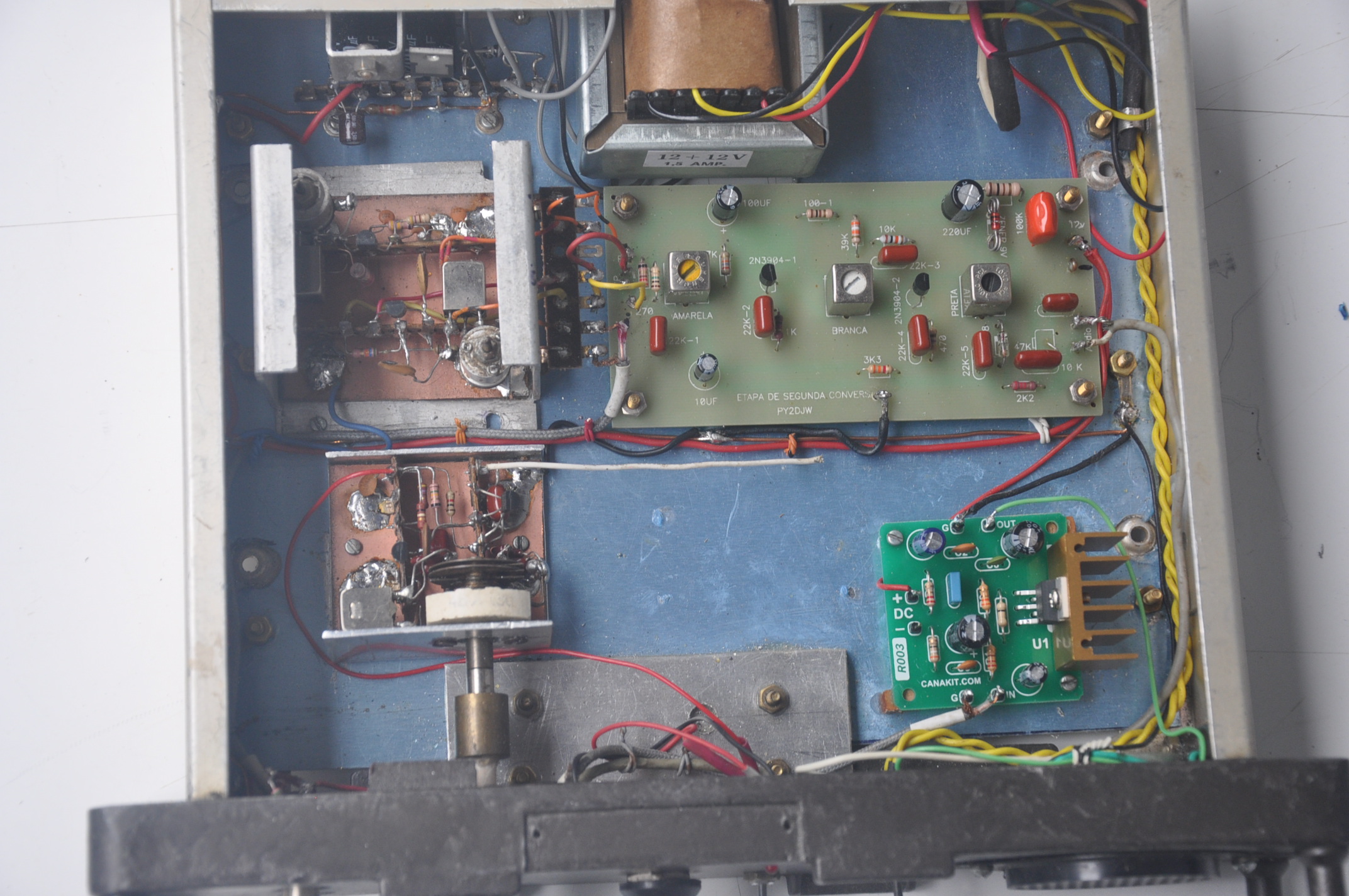

Foram montados vários protótipos,
alguns “na tabuinha”, com réguas de ligação, pelo sistema de
soldagem de ponto a ponto, outros em placas de circuito impresso
e é claro que a aparência final, com as placas, fica bem melhor.
Mas, em ambos os casos os circuitos funcionaram lindamente. Os
desenhos e “providenciamentos” das placas de circuito impresso
ficaram a cargo de nosso amigo e colega Delson, PY2DME, que

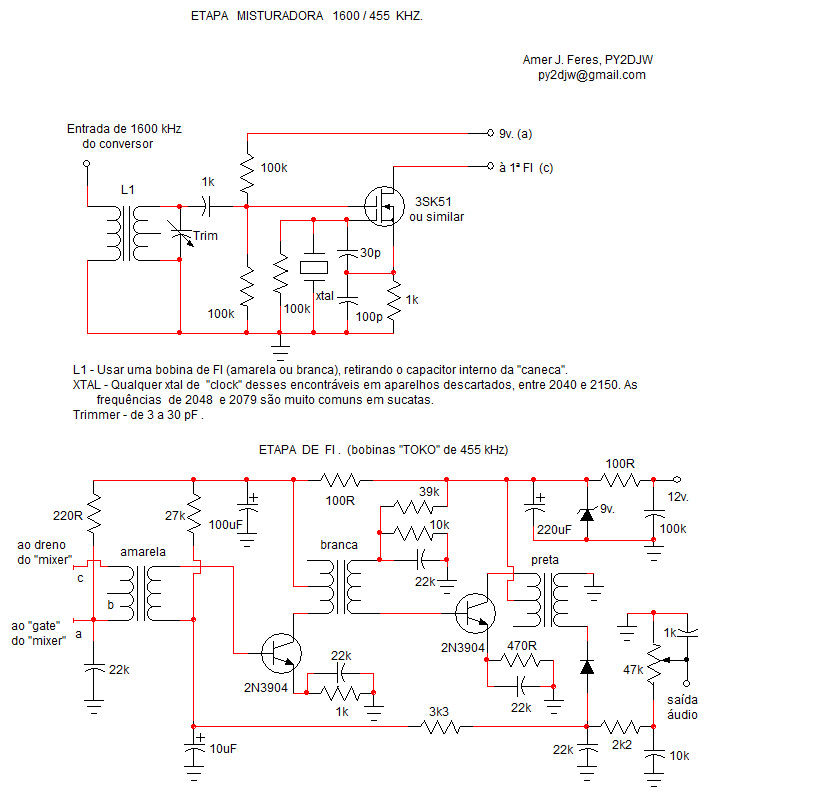

fez um trabalho fantástico. Estou apresentando os circuitos do
misturador de 1600 para 455 kHz e da etapa de FI, pois as demais
partes para um receptor de Ondas Médias são bastante conhecidas,
mas ao todo foram elaboradas 4 placas de circuito impresso:
misturador, etapa de FI, amplificador de áudio e oscilador de
batimento. Se você, depois de experimentar numa “penduragem”,
quiser fazer uma montagem caprichada usando placas de circuito
impresso, dê um “Alô” para o PY2DME !
Boa experimentação !
Fev/20012.
|
