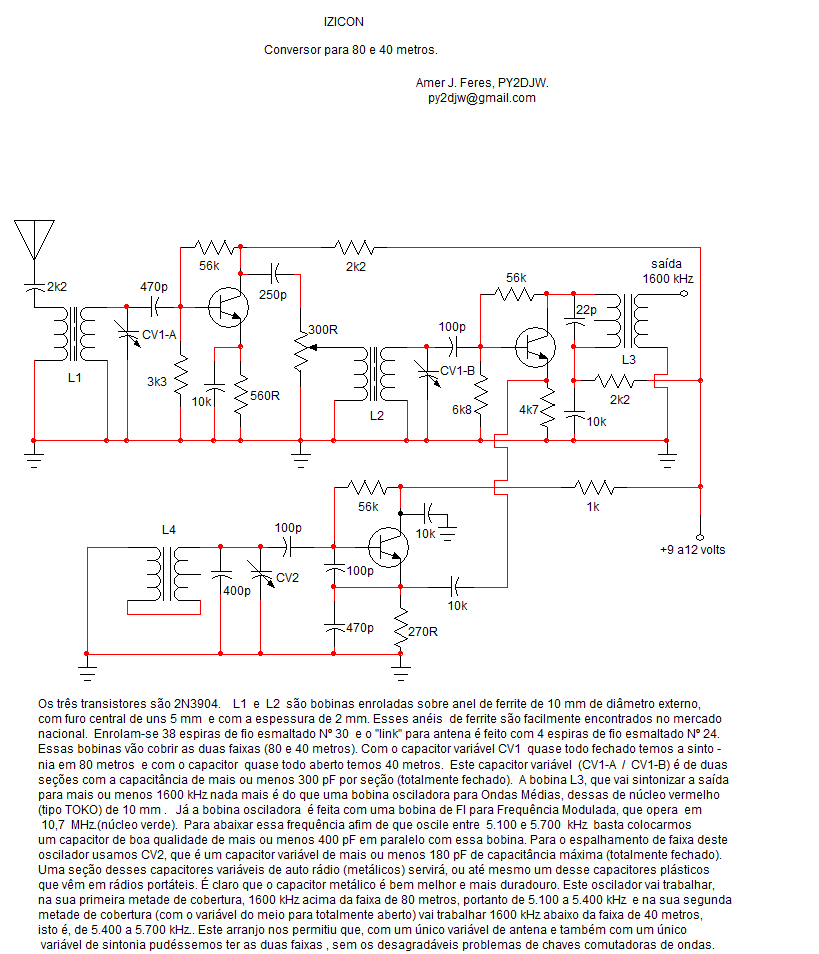

IZICON   -  um conversor para 80 e 40 metros.

                                                                                                                    Amer J. Feres, PY2DJW.

                                                                                                                        py2djw@gmail.com

        Todos os colegas que acompanham meus artigos já perceberam a predileção que tenho por pequenos receptores e especialmente por conversores. A primeira publicação a respeito do assunto foi veiculada em 1979 com o simplíssimo, mas muito bom “Brincando de Coruja”, na nossa saudosa revista técnica “Eletrônica Popular”. E desde então, dezenas de propostas e projetos foram feitos e publicados, cada um com suas características diferentes.

       Sem dúvida, um dos mais destacados projetos é o do FET-O-DINO,  com  um rendimento espetacular.   Mas   recebi  de  alguns  montadores  novatos  e  menos experientes  algumas dificuldades. Não têm facilidade de enrolar as bobinas (de grosso calibre),  ou  não  conseguem um capacitor variável de três seções, ou ainda acham que o aparelho fica muito volumoso para caber na sua  mesa do “shack” e por aí vai. Mas esse conversor, sem dúvida,   é uma excelente peça de recepção.

       Mas, para atender esses  novatos e também os mais antigos montadores, que gostam de fazer  coisas  simples, pequenas e fáceis, trazemos o IZI-CON, que, sem dúvida vem do nome “easy converter”. Seu forte é a simplicidade: pequeno, utilizando peças simples  e de aquisição fácil, vai satisfazer bastante seus montadores. Estamos aproveitando bobinas industrializadas de FI para FM  e Osciladora de Ondas Médias, facilmente conseguidas na sucatinha e bobinas de antena feitas sobre anéis de ferrite bem pequenos (10 mm de diâmetro), que tornam    a montagem bastante compacta, porém sem  comprometer seu rendimento. Se você não conse-guir os anéis de ferrite, poderá enrolar o mesmo número de espiras  com o mesmo calibre de fios sobre  tubo de 6,5 mm de diâmetro (1/4 polegada) com núcleo de ferrite ajustável.

      Não há, praticamente, ajustes a fazer.   Uma vez conseguido o rastreio do oscilador local para que cubra de 5.100 a 5.700 kHz ,mais ou menos, você terá garantida a recepção nos 80 e 40 metros.

     A saída do conversor, como os outros que sempre faço, foi programada para 1600 kHz, final da faixa em qualquer receptor de Ondas Médias.  Um  receptor de carro,  desses mais simples possíveis, é excelente como segunda conversão, com a vantagem de serem montados em caixa  metálica, blindados contra interferências. Mas qualquer receptor de OM servirá.

     O  conversorzinho  funciona  muito  bem em AM ,  SSB e CW,  com uma  largura de banda bastante confortável. Mas se algum montador achar que deva estreitar mais a banda passante é só duplicar o circuito LC na entrada de antena,   fazendo  outra  bobina  (igual às L1 e L2)  e,  naturalmente, colocando em paralelo com ela mais uma seção de variável,  o  que  traria  a necessidade de um capacitor variável de 3 seções, o que tentamos evitar para simplicidade do projeto.
