						| O MINIMALISTA . Um transmissorzinho com o mínimo de complicações para
						render o máximo de eficiência.

 Amer J. Feres, PY2DJW.
 py2djw@gmail.com

 Estamos vivendo uma época de grandes evoluções nos
						equipamentos para radioamadores. As tecnologias do
						estado sólido e da era digital vieram para ficar. E há
						dezenas de colegas projetistas e montadores demonstrando
						suas maravilhosas criações. Colegas esses que eu admiro
						e a quem rendo minhas homenagens.
 Mas há ainda, e sempre haverá, os “old timers”,
						saudosistas e também os principiantes em montagens, sem
						muito conhecimento e com dificuldades para adquirir
						peças que, muitas das vezes, terão que ser importadas. E
						para esses, nada melhor que uma montagem à moda antiga
						com a rica sucatinha caseira sempre à mão ou facilmente
						adquirivel.
 É para esses que ofereço uma opção muito simples,
						agradável de ser fabricada em casa e, que sem dúvida,
						lhes proporcionará grandes satisfações: um
						transmissorzinho pequeno (o protótipo foi montado sobre
						um chassis de 23 X 15 cm) com um mínimo da circuitos e
						muito poucas peças e ainda, sem grandes ajustes a fazer.
						Como sempre, a fonte foi montada em um pequeno chassis
						separado (por várias razões que facilmente se
						justificam): foi feito um oscilador a cristal para
						simplificar o projeto (se bem que há previsão para a
						entrada de um VFO externo); foram usadas somente três
						válvulas: uma 6BA6 como osciladora a cristal, uma 6AQ5
						como “buffer” e uma válvula de saída que fica à escolha
						do montador, mas que no protótipo foi a excelente
						valvulinha “compactron” 6GV5. Se achar que terá
						dificuldade em montar o transmissor num chassis tão
						pequeno, use um maior para que possa ter mais “larguesa”
						na colocação das peças.

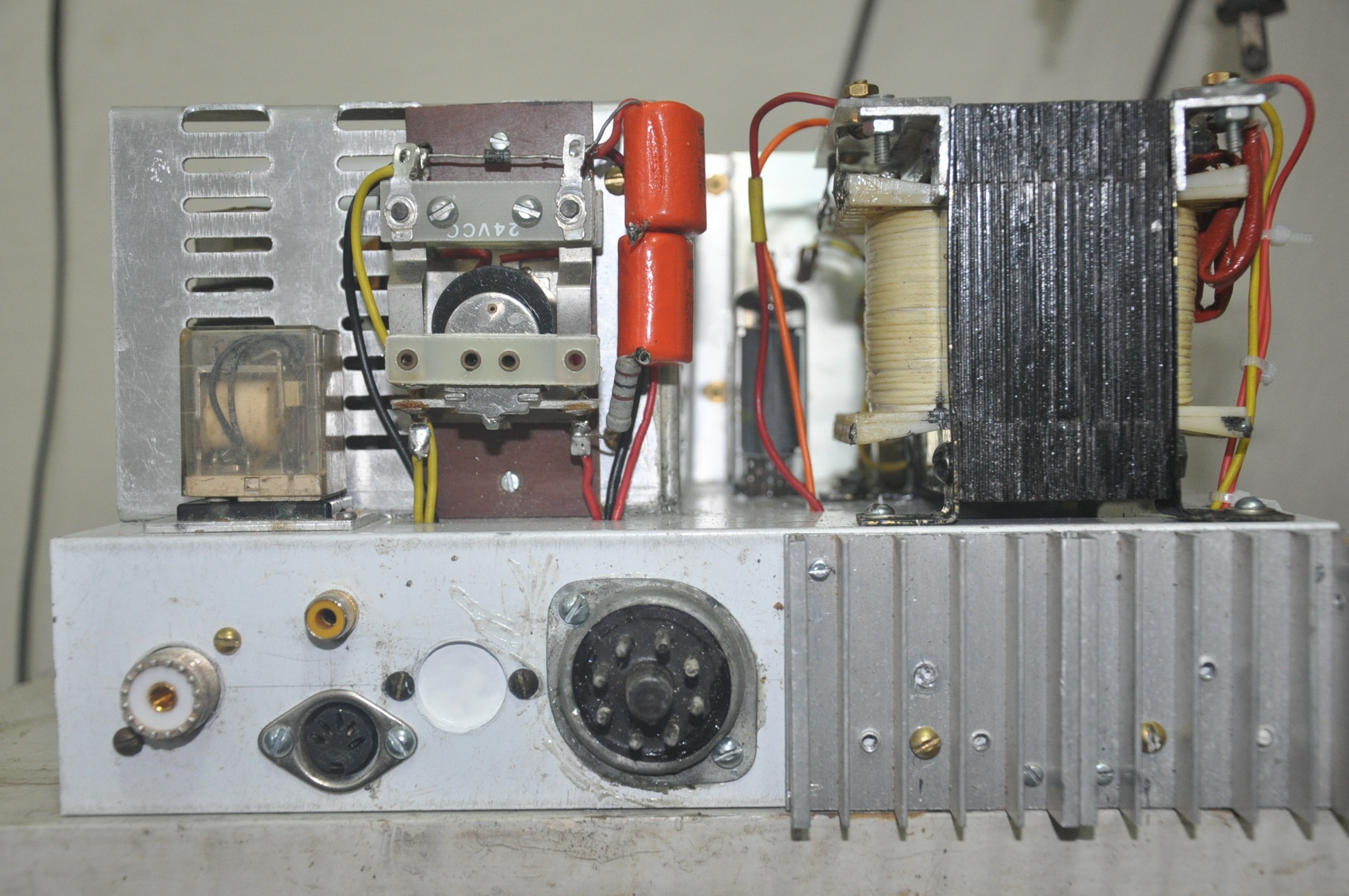

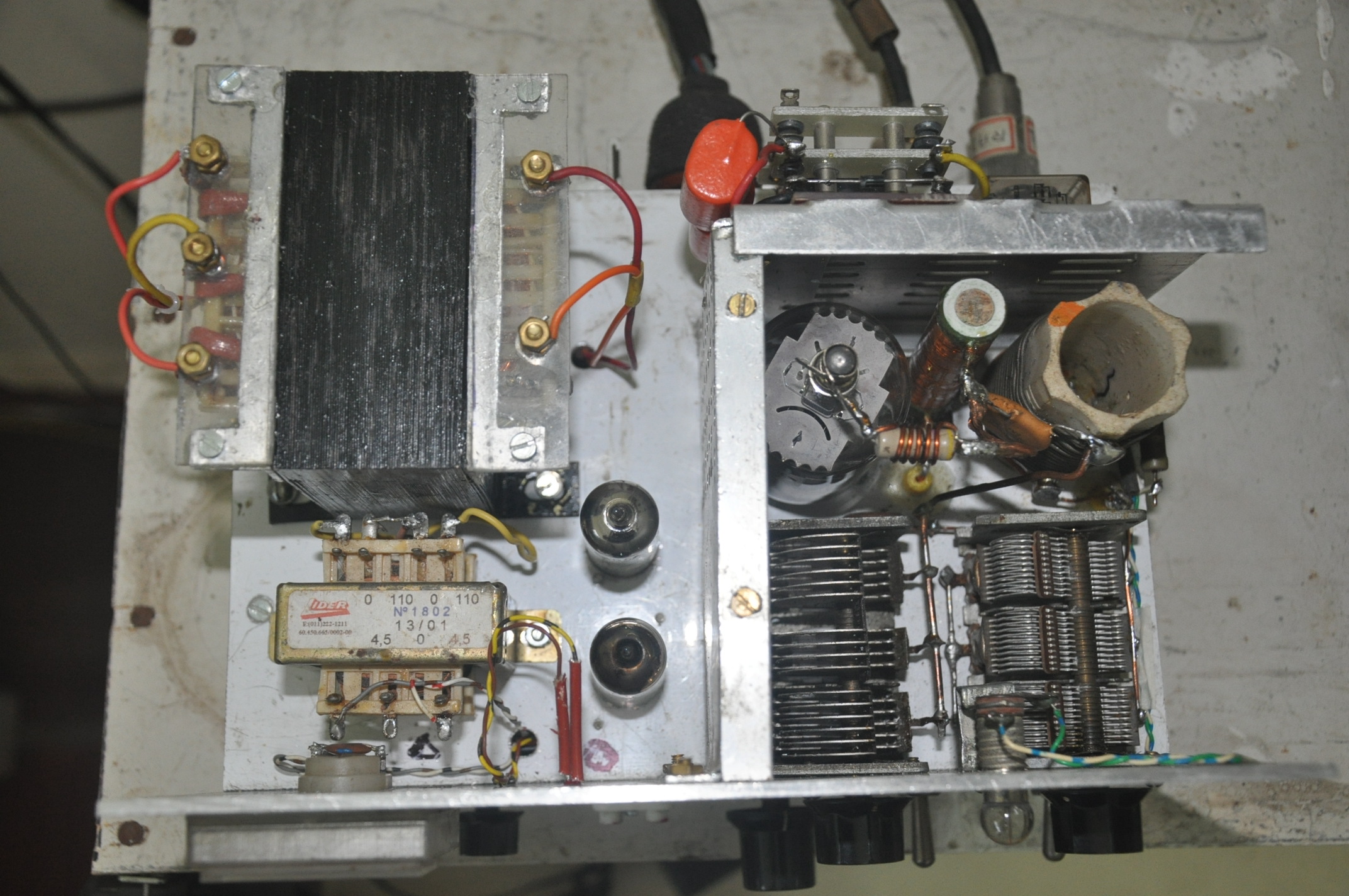

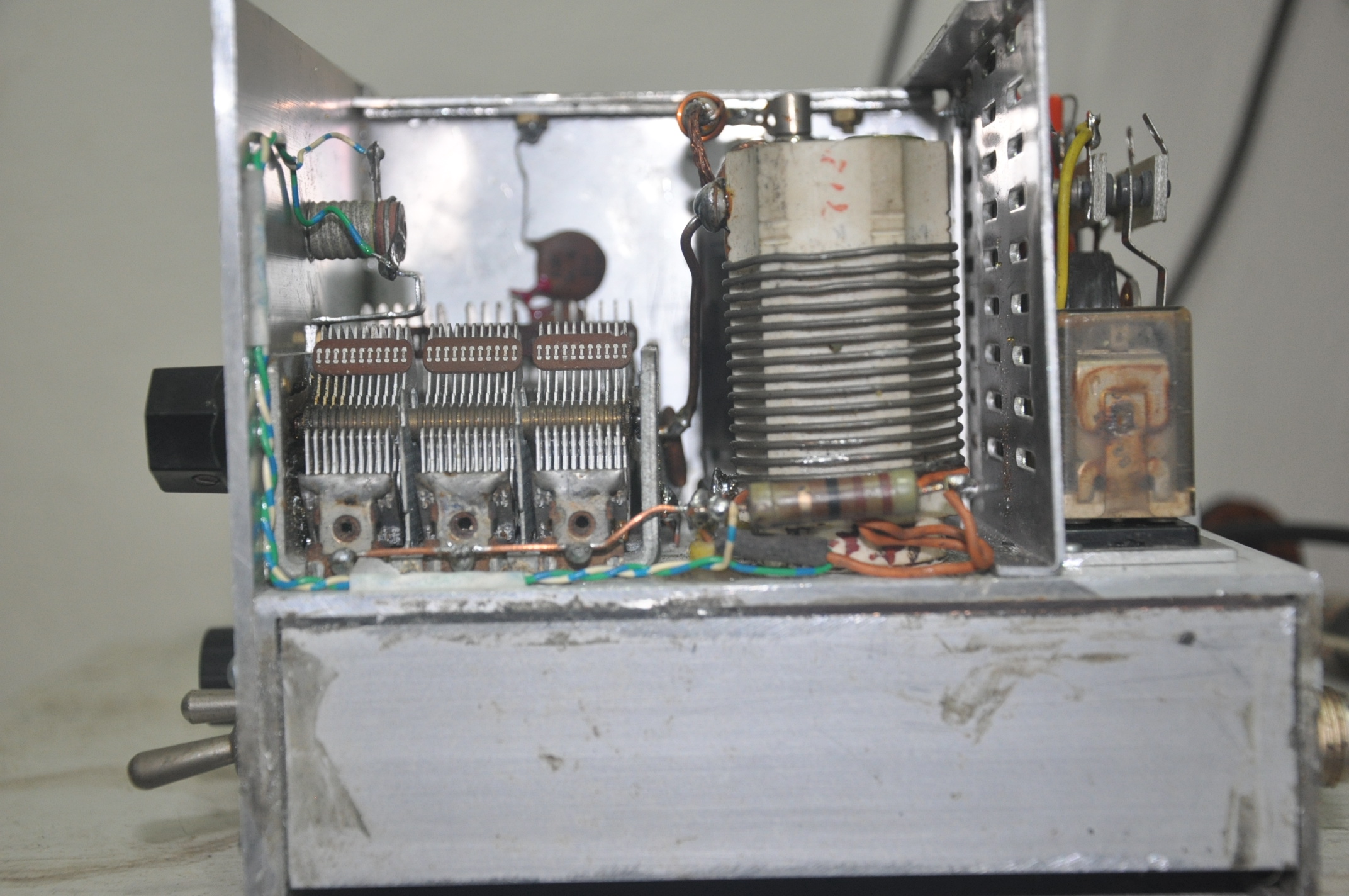

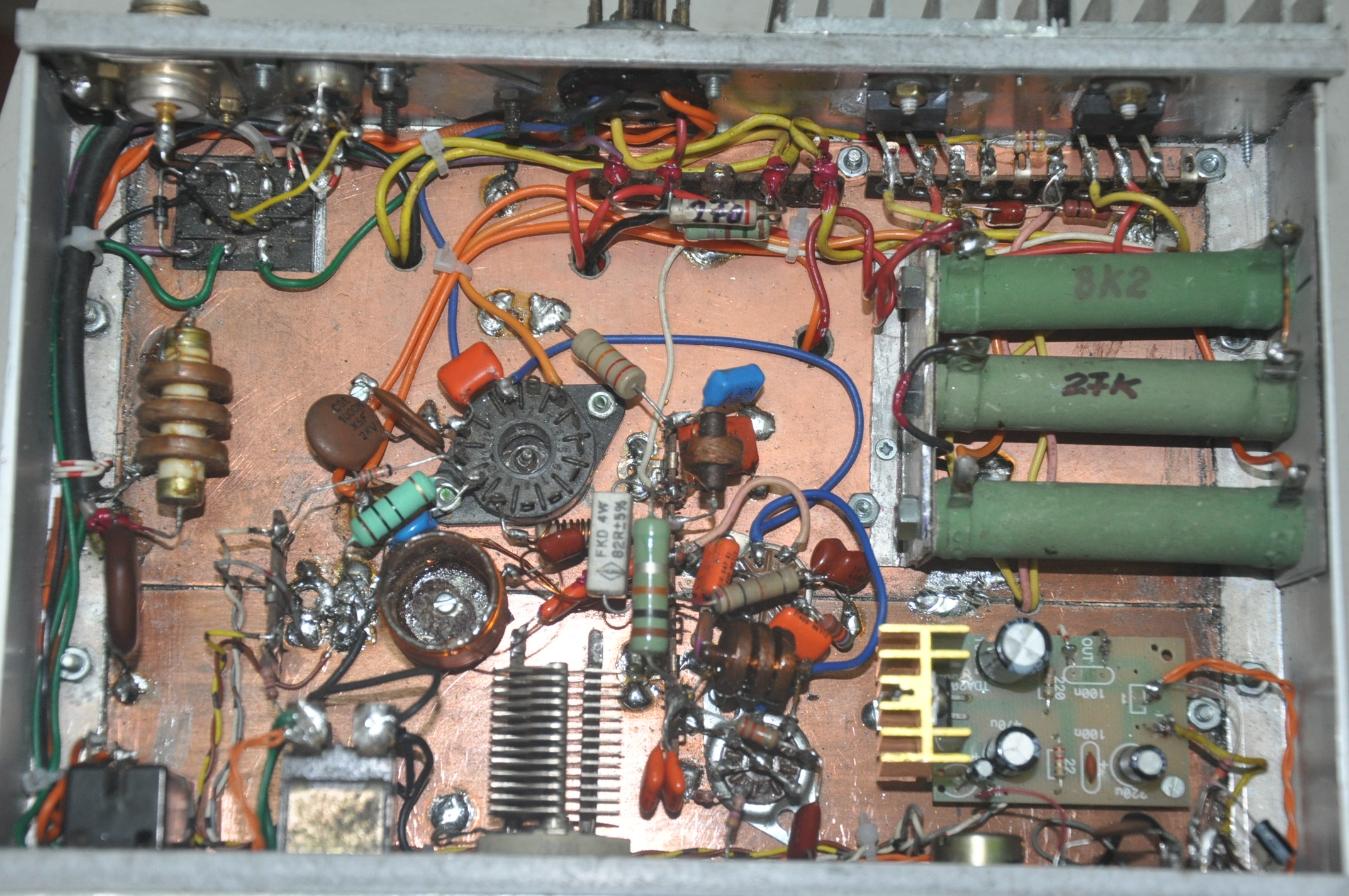

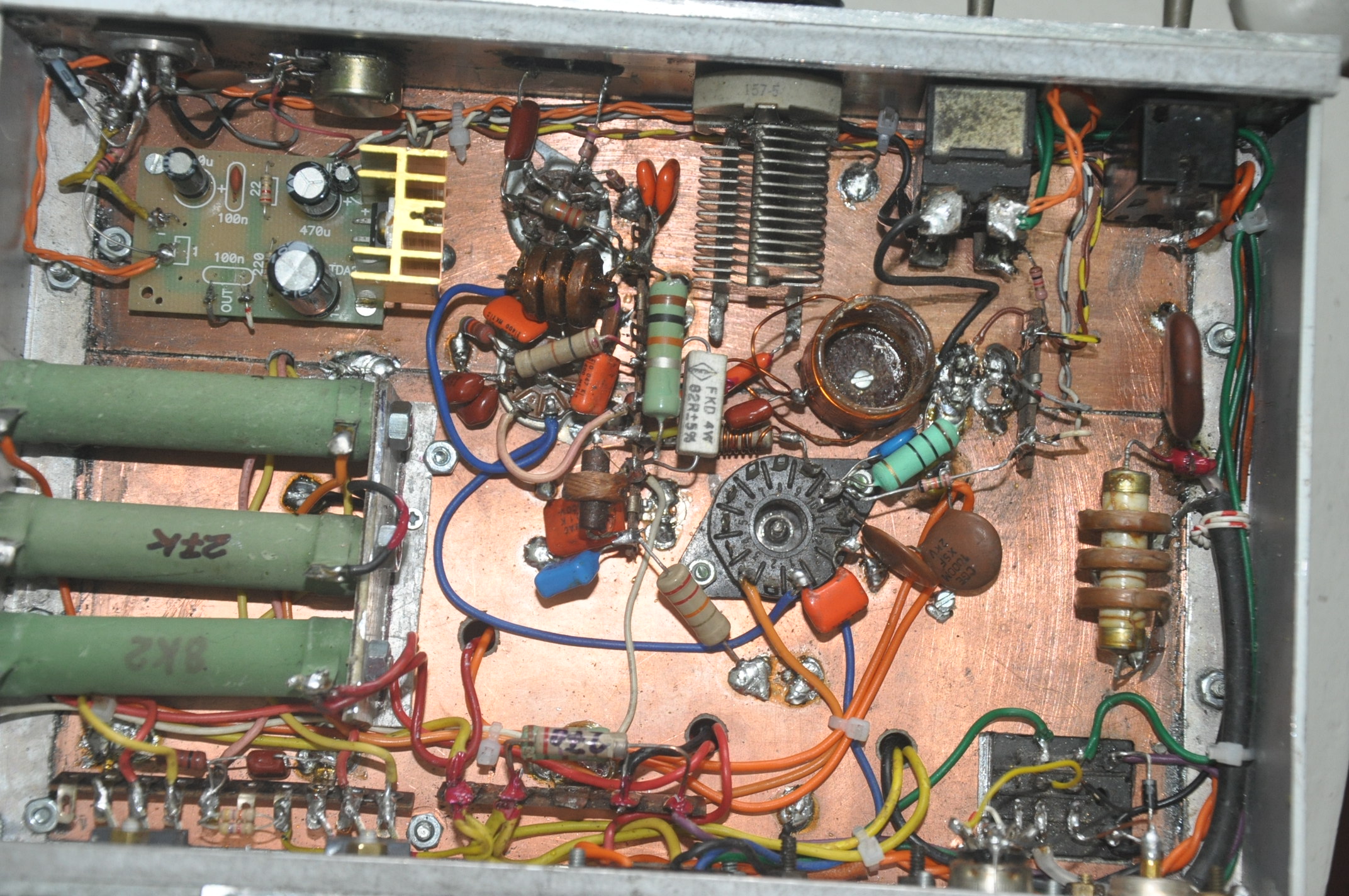

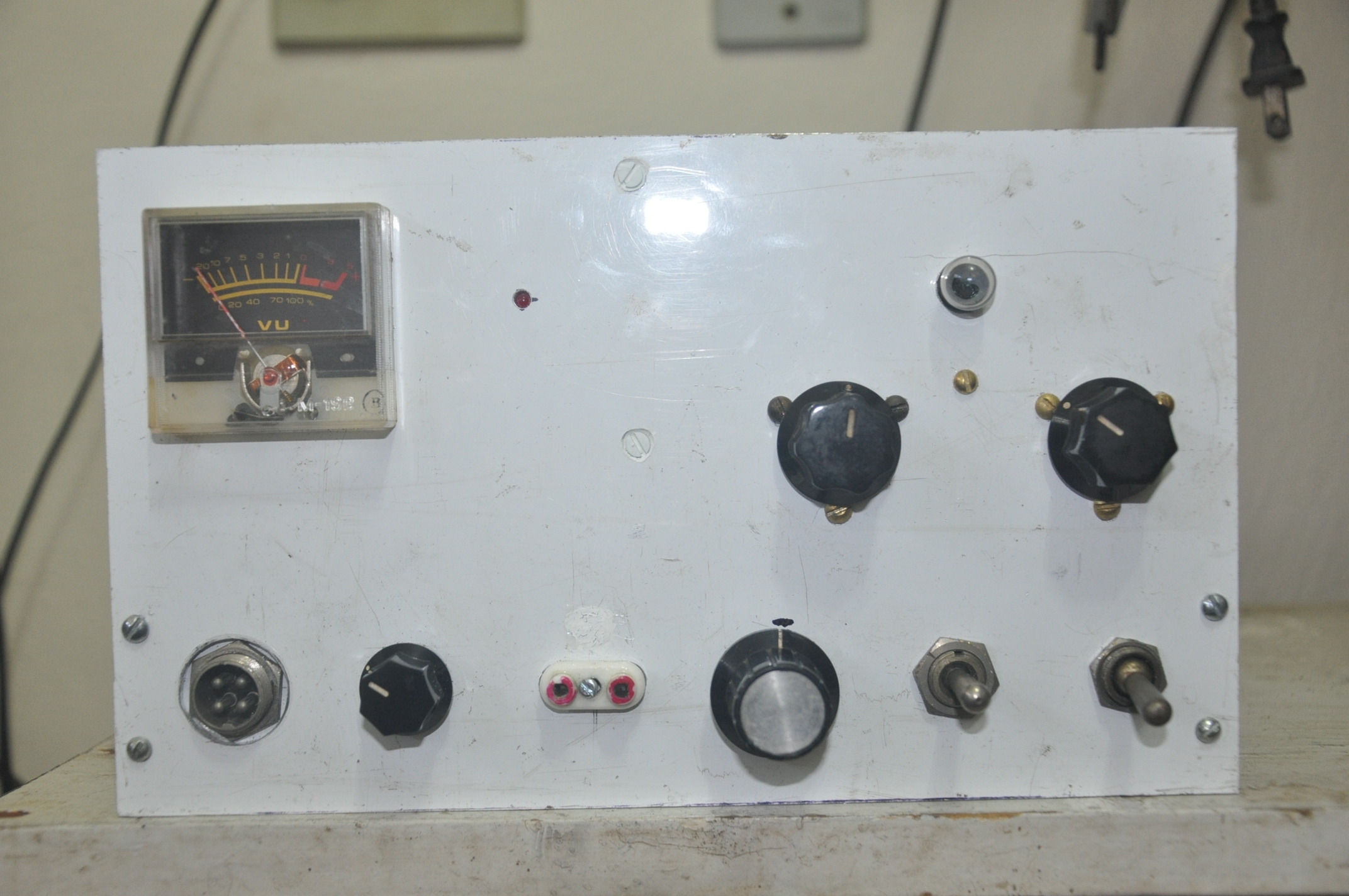

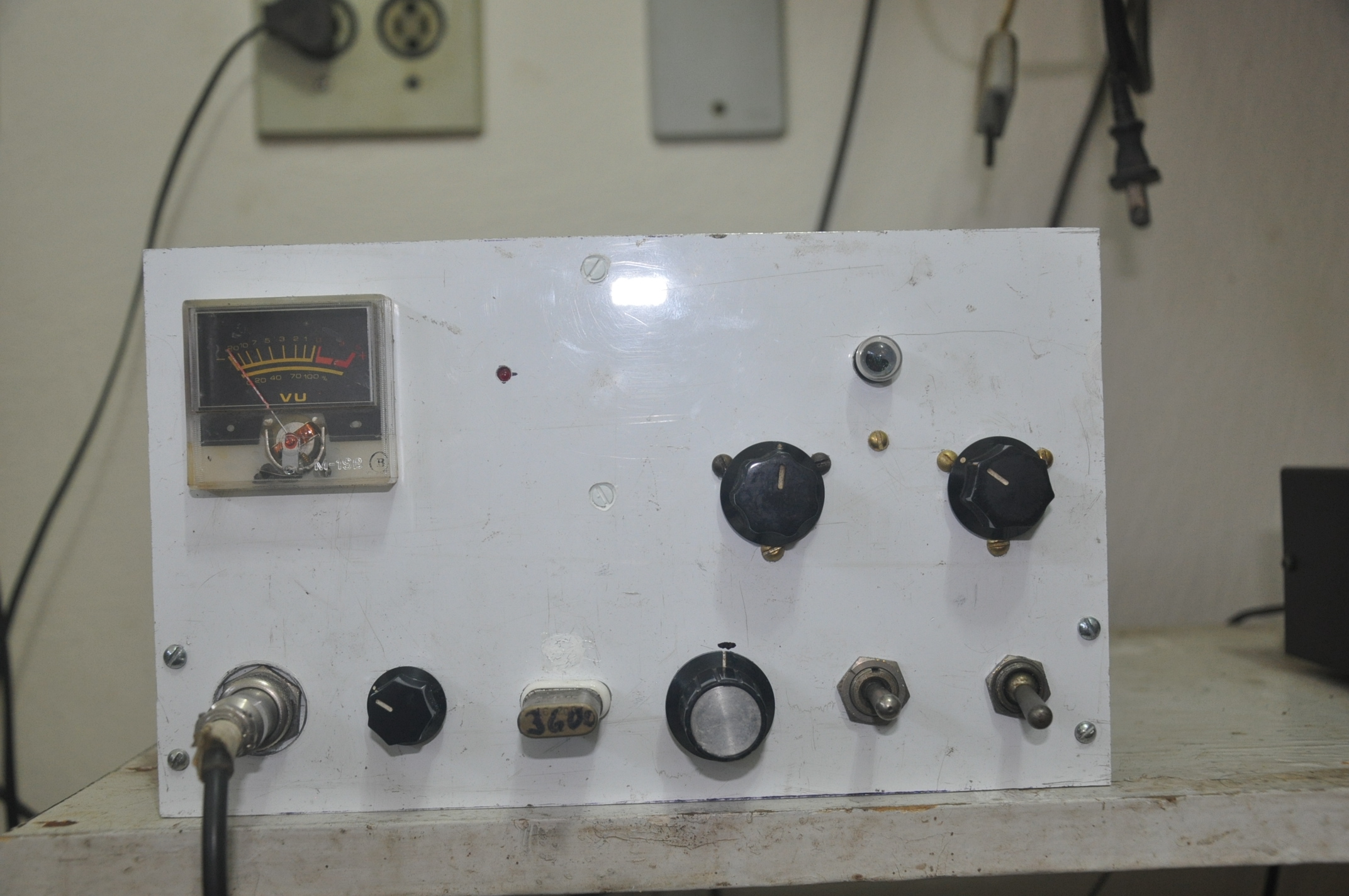

 Seguem algumas fotos da montagem, a título de sugestão
						para a distribuição das peças e também os esquemas

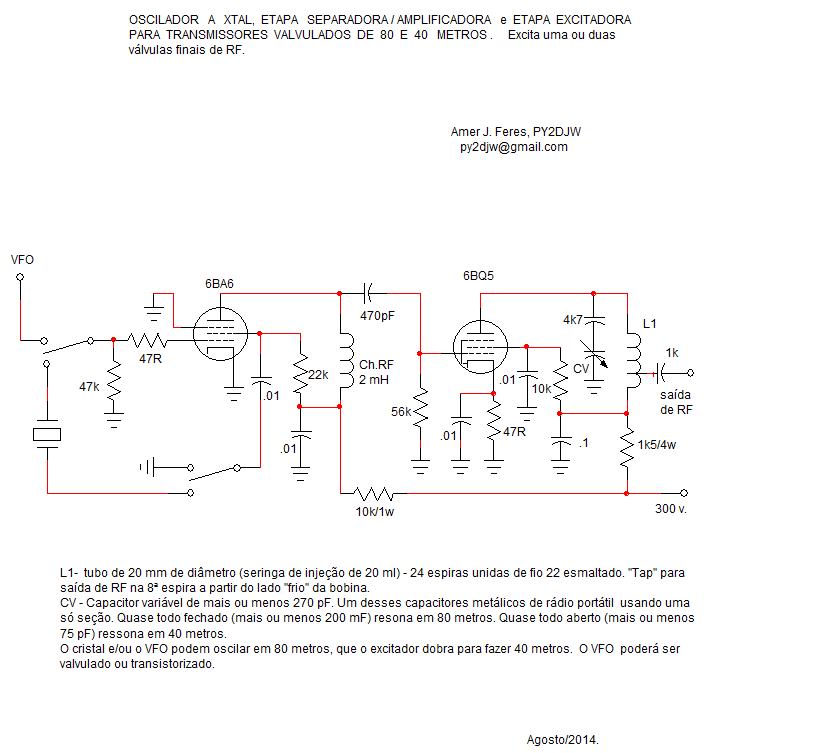

						elétricos das diversas partes: do excitador, da saída de

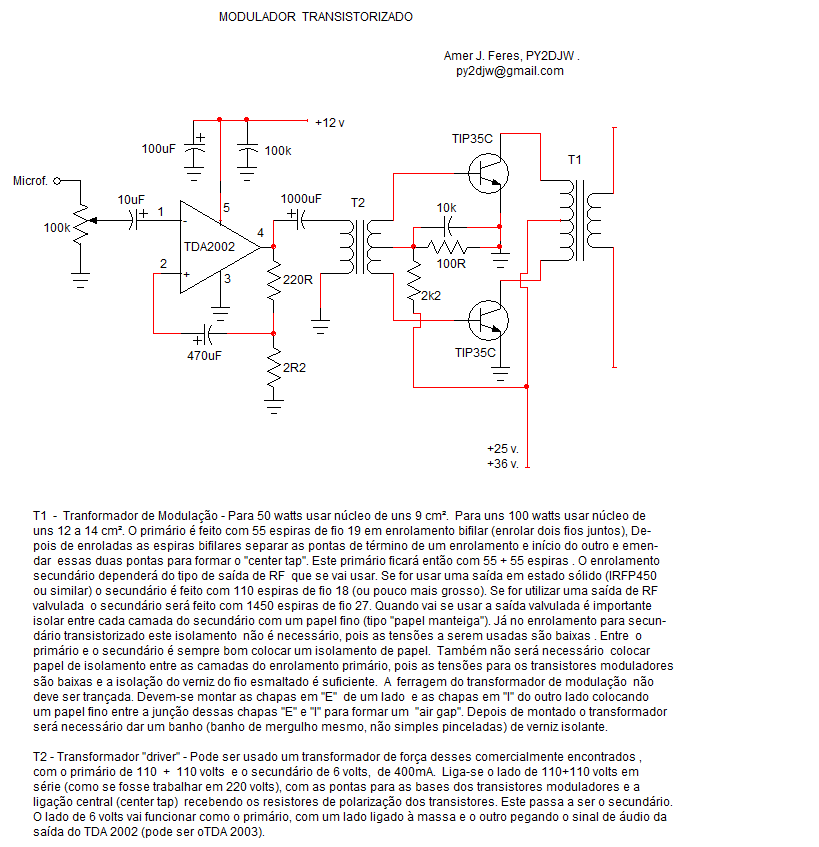

						RF, do modulador (que é transistorizado) e, finalmente
						da fonte de alimentação. O transmissor foi feito somente
						para 40 metros, mas poderá ser montado para 80 metros,
						adaptando-se as bobinas e até mesmo para as duas faixas,
						80 e 40 metros, com a possibilidade de ser por troca de
						bobinas de encaixe ou de chaveamento.
