Amer J. Feres, PY2DJW

py2djw@gmail.com


Ao construir um transmissorzinho simples eu não esperava obter tão boas reportagens e elogios. A ideia era facilitar os principiantes com circuitos básicos e materiais de fácil aquisição.

Mas os comentários positivos sobre o desempenho do aparelhinho (veja fotos dando ideia do tamanho no Artigo Nº 46) me animaram a voltar à bancada e “espremer” mais os circuitos para torná-los ainda mais fáceis. E assim o fiz. Aqui vão 3 “dicas” que poderão ser úteis aos que desejarem montar o MINIMALISTA.

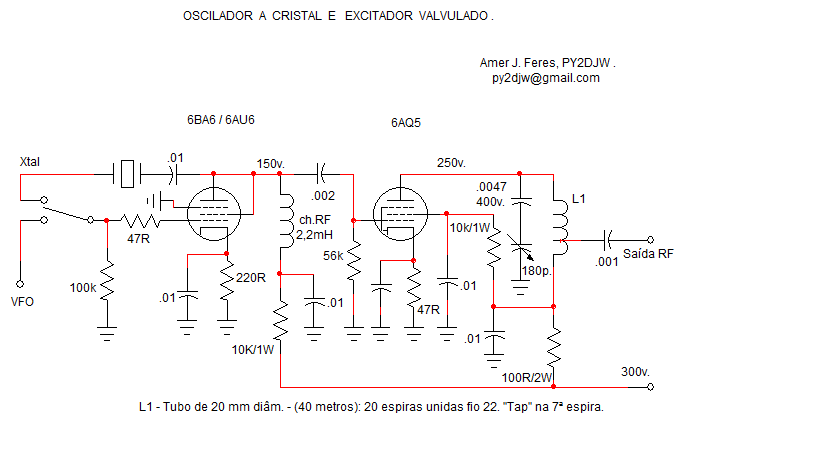

1º - A chave (rotativa ou de alavanca) que muda de cristal para VFO tinha que ter 3 vias (uma para chavear a grade de controle da válvula, outra para colocar o capacitor da grade “screen” à massa e uma terceira para ligar a alimentação do VFO ou deixá-la desligada). Ora, a gente sabe que não é fácil encontrarem-se chaves pequenas de 3 vias. As chaves miúdas principalmente as de alavanca são encontráveis facilmente de duas vias. Isso foi resolvido facilmente ligando a válvula osciladora 6BA6 (ou 6AU6) como triodo, juntando-se a “screen” à placa. Com isso já se eliminam o resistor de “screen” o capacitor de desacoplamento e uma via da chave. A válvula osciladora passa a funcionar como triodo e o resultado é tão bom quanto como pentodo. O cristal passa a oscilar entre a placa e a grade de controle da válvula. Segue um diagrama de como ficou o excitador depois desta modificação.

2º - Feita a modificação acima abre-se uma outra possibilidade para aqueles que queiram diminuir ainda mais o transmissorzinho. Pode-se utilizar uma válvula dupla, como a ECL82 (6BM8) ou outra similar para cumprir os dois papéis: a seção triodo funciona como osciladora ou amplificadora de VFO e a seção pentodo funcionará como “buffer”. O transmissorzinho passa, então, a ter somente duas válvulas. O mesmo desempenho e mais espaço ganho.

3º - O terceiro ítem não é uma modificação, mas uma simples recomendação. Depois de experimentar o transmissorzinho com algumas válvulas de saída tradicionais verifiquei que as válvulas compactron, de concepção mais moderna, rendem muito mais, além se serem de menor tamanho e em alguns casos, de preços incomparavelmente menores que válvulas clássicas para transmissão. Usei no protótipo e recomendo a válvula 6GV5 (ou a 6GY5), de tamanho muito pequeno e de preços convidativos. Com o preço que você pagaria por uma boa 6146W você pode comprar uma dúzia de 6GV5. E o resultado, neste caso, é o mesmo!

4º - O modulador transistorizado deu ao aparelhinho uma intensidade e uma qualidade de áudio excelentes. Todas as reportagens recebidas, inclusive as gravadas, destacam o brilho do áudio do MINIMALISTA. Uma das dificuldades seria a fabricação dos transformadores de áudio, o “driver” e o transformador de modulação. Pois bem, a “dica” para o “driver” eu já tinha dado no artigo original, mas retorno a indicar: use um transformador de força invertido. Fiz inúmeros testes e posso garantir que se você comprar um transformador de força de 110 + 110 volts de entrada, por 4,5 + 4,5 volts de saída, por 400 mA e utilizá-lo invertido, isto é, com secundário de 4,5 + 4,5 ligado em série (como se fosse para 9 volts) conectado à saída do TDA2002 e o primário de 110 + 110 volts também ligado em série (como se fosse para 220 volts) com os extremos ligados às bases dos transistores moduladores (TIP35C) e o centro recebendo a polarização para esses transistores você terá seu “driver” resolvido. Já o transformador de modulação foi também improvisado com um transformador de força de 110 + 110 volts de entrada por 12 + 12 volts de saída, por 7,5 Ampères. Usei o secundário de 12 + 12 como primário , ligado aos coletores dos transistores de modulação (os 36 volts entram no meio dos dois enrolamentos). E usei o que seria o antigo primário ligando em série os dois enrolamentos de 110 volts para alimentar a placa da válvula de saída de RF. Esses transformadores são fabricados “em linha” e se encontram em casas de materiais elétricos. São muito procurados para se fabricarem fontes como eliminadores de baterias. Para aqueles montadores que não encontrarem em suas cidades posso afirmar que se encontram a venda pela Internet já prontos. Adquiri os meus na fábrica LUNE em São Paulo (telefone 11- 2724 5910), mas outras fábricas também os disponibilizam pelo correio.
