O TOPA TUDO

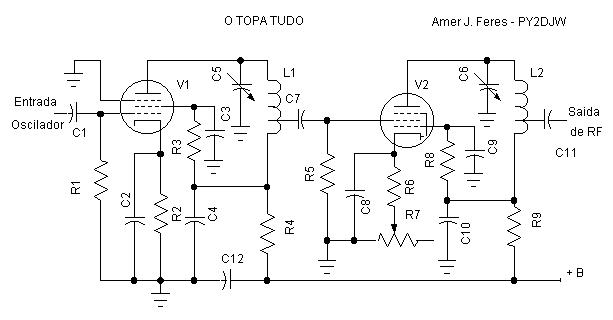

Este excitador para transmissores valvulados foi pensando para atender o experimentador, que gosta de tentar uma ou outra faixa de freqüências, ou ainda Trabalhar comuma saída menos ou mais potente. Daí ele reunir algumas característias básicas, num circuito bastante convencional, porém com inúmeras Possib bilidades de experimentação ou de uma montagem definitiva.

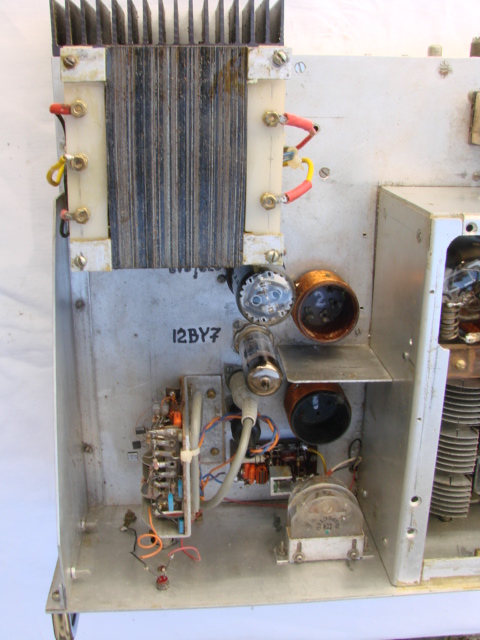

Você pode utilizá-lo para excitar tanto uma 6L6 com 300 volts, como uma 6DQ6 , ou duas 6146 com mais voltagem e ir até uma 813 em baixo regime. Do mesmo modo você poderá montá-lo para uma ou mais faixas, pois as bobinas que o compõem são feitas em culotes de válvulas que são colocadas em soquetes, podendo, portanto ser cambiadas. Vamos dar aqui bobinas para 40 e 80 metros, mas as de outras faixas poderão facilmente ser elaboradas nesses culotes de válvulas (já queimadas, é claro !). Também estamos apresentando o esquema básico usando voltagens para excitar um transmissor de até uns 100 watts. Essas voltagens poderão ser aumentadas se for exigida maior potência de excitação.
Uma vez montado tome alguns cuidados para que não apareçam auto oscilações. Se as duas bobinas ficarem muito próximas, coloque uma blindagem entre elas. Se ainda houver auto oscilação, coloque um resistor em paralelo com a bobina L1. Pode começar com um resistor de 3K9 e se não parar a realimentação (auto oscilação), baixe para 2K7 , 2K2 ou até mesmo 1K5. Isso vai diminuir o “Q” da bobina e a realimentação vai desaparecer.

Relação de Materiais:

Válvulas:

V1 – 6AU6, 6BA6, 6AQ5, 6BQ5, 12BY7, 6CL6, 5763, conforme a potência e o desempenho desejado.

V2 _ 6BQ5, 6V6, 6L6, EL34, 6DQ6, também dependendo da voltagem que for exigida para a excitação pretendida. É recomendável colocar um soquete para uma 6V6 ( octal ), pois o mesmo pode receber uma 6L6 ou EL34 sem nenhuma modificação de pinagem.

Resistores:

R1 – 100 K , ½ watt
R2 - 150 R , 1 watt
R3 - 15 K, 1 watt
R4 - 4K7, 2 watts
R5 - 56 K , 1 watt
R6 - 33 R , 2 watts
R7 - 10K, 4 watts, potenciômetro de fio
R8 - 10K, 2watts
R9 - 1K5, 5watts, de fio

Capacitores:

C1 - 1 KpF
C2 , C3, C4, C8, C9 e C10 - 10 KpF, 400 volts, de cerâmica ou poliester
C5 e C6 – São, de fato um variável duplo de 50 pF por seção (comandadas pelo mesmo eixo). Se você não conseguir um capacitor desses poderá usar um capacitor variável duplo comum, de recepção, colocando em série com cada uma das seções um capacitor fixo de 100 pF, ou menor.
C7 – 270 pF
C11 – 470 pF
C12 - 100 KpF, 400 volts, cerâmica ou poliester

Indutores:

As duas bobinas neste circuito são exatamente iguais. Como dito antes, para 40 metros foram usados culotes de válvulas que têm o diâmetro externo de 32 mm, sobre os quais foram enroladas l8 espiras de fio esmaltado nº 22, com uma derivação na 6ª espira a partir do lado “frio” da bobina (onde entra o + B ). Essas 18 espiras são espaçadas para ocupar 20 mm de comprimento ao longo do culote de válvula. Pequenas diferenças de diâmetro e/ou número de espiras são aceitáveis, pois o capacitor variável compensa. Para 80 metros o mesmo diâmetro de forma, 32 espiras unidas de fio 25, “tap” na 12ª espira.

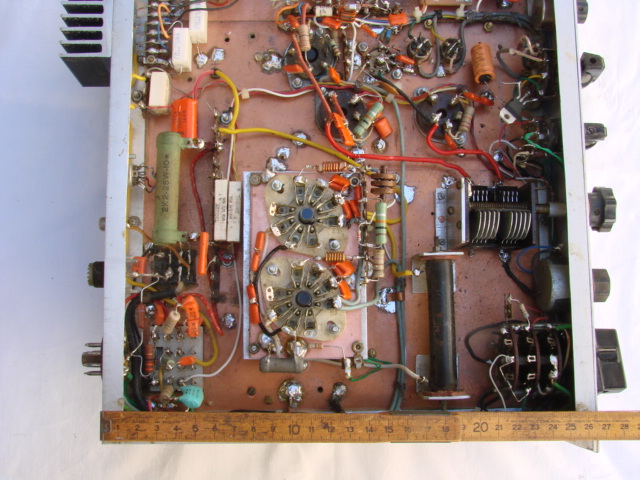

Nas montagens que fizemos, entramos com 350 volts no resistor R9, o que nos deu cerca de 250 volts na placa da primeira válvula. Essas voltagens poderão ser adequadas às necessidades de cada caso, conforme as válvulas que você for usar no excitador e a potência de excitação que você queira tirar do TOPA TUDO.
Também nas montagens feitas testamos entradas na grade da primeira válvula com VFO’s valvulados, transistorizados e osciladores a cristal. Todas as fontes de sinal proporcionaram bom desempenho ao excitador. Ele realmente topa tudo !

Obs. – Se você for trabalhar com potências menores de saída, entre 15 e 25 watts, poderá
usar só a primeira parte do excitador (uma 12BY7, por exemplo) que será suficente para
excitar a saída em uma única faixa. Há, ainda,um projeto de uma só válvula na excitação
chamado ”O TOPA SIMPLES” ,que se segue.
Agora, se a idéia é trabalhar em mais de uma faixa, há a necessidade de usar duas válvulas,
a primeira dobra, ou triplica a freqüência do VFO e a segunda amplifica e isola os estágios.
Ainda, se você for fazer uma montagem para uma só faixa, não há necessidade de usar bobi-
nas cambiáveis: monte as bobinas fixas em cano de PVC desses para água (marrons), de ¾,
cujo diâmetro é bem próximo aos dos culotes de válvulas.Há ainda a possibilidade de as bobinas
serem montadas em pedaços de seringas de injeção dessas descartáveis de 20 ml , cujo
diâmetro externo é de 22 mm .Neste caso (seeringas), para 40 metros o enrolamento é de 24
espiras unidas de fio esmaltado nº 24 (ou 25) com o “tap” na 8ª espira.
Já para 80 metros seriam 45 espiras unidas de fio esmaltado nº 30, derivação na 15ª espira.

Etapa Excitadora para pequenas potências de saída.

Quando escrevemos o TOPA TUDO foi pensando no experimentador que gosta de ter um excitador que tanto pode atender uma ou duas válvulas de saída, com mais ou menos potência e com a possibilidade de aceitar um VFO na fundamental ou dobrar a freqüência fundamental. Como o nome diz, serve para tudo.

Mas há casos em que o montador pretende alguma coisa mais simples, com uma única válvula de saída, (ou duas funcionando em baixo regime), para só uma faixa de operação e com a entrada do VFO já na faixa pretendida (sem dobras no excitador). Para esses casos, ou por questão de espaço no chassis, por economia de componentes e ainda pela simplicidade do circuito é que apresentamos o TOPA SIMPLES . No TOPA TUDO já fizemos uma observação para aqueles montadores que fossem trabalhar com baixo regime e uma só faixa de operação
( poderiam usar uma só válvula-uma 12BY7, por exemplo) na excitação. Mas, se achar que a excitação com um só pentodo é insuficiente para seu transmissor use uma válvula dupla, como a 6BM8 (ECL82) após seu VFO.

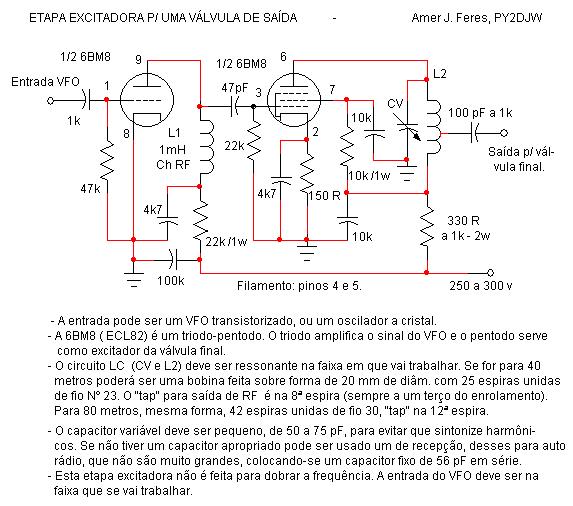

A ECL82 (6BM8) é um triodo – pentodo. O triodo trabalha amplificando o sinal do VFO e o pentodo como “driver” para a(s) válvula(s) de saída do transmissor.

O circuito é muito singelo, com um único soquete sobre o chassis e o resultado é satisfatório para pequenos transmissores. O controle de ganho de excitação foi omitido, pois uma vez conseguida a excitação necessária ( com o ajuste através do resistor de “screen” da ECL82 - pino 7) não precisamos estar retocando com um controle externo. Quando vai se trabalhar exclusivamente num pequeno segmento da faixa, por exemplo, só de 7.150 a 7300 kHz, poderá ser evitado até mesmo o uso do capacitor variável (CV), colocando-se um “trimmer” junto à bobina e ajustando-se a excitação para o meio do segmento de faixa costumeiramente usado.
