PROVADOR DE TRANSÍSTORES

Ame r J. Feres, PY2DJW
py2djw@gmail.com

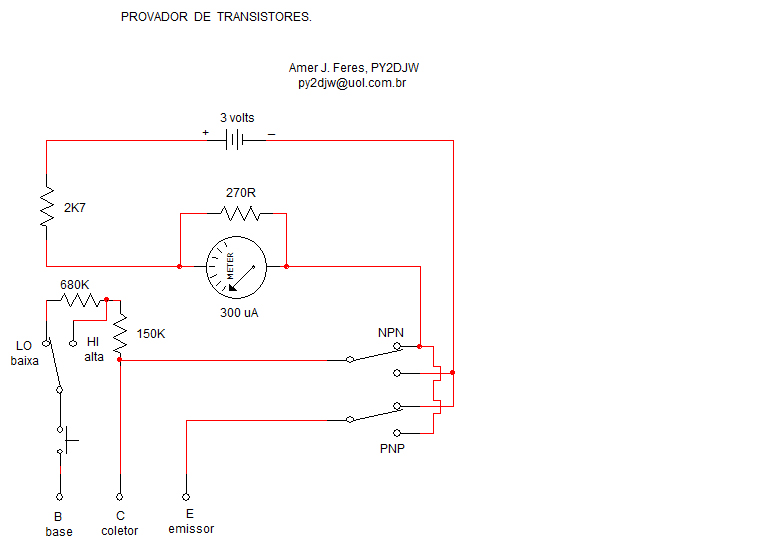

Um Provador para transistores .                                                                              Muitas vezes queremos saber se um transistor que temos na gaveta serve para aquela montagem que estamos fazendo.                                        Ou se o tal transistor é verdadeiro ou "carimbado". Quantas vezes colocamos um BD135 num circuito de RF e verificamos que ele não rende! Ou ainda, o letreito do transistor da gaveta está apagado e gostaríamos de descobrir, pelo menos, se ele é NPN ou PNP. E mais, numa montagem em "push pull" queremos usar os dois transistores com o ganho de um com o outro o mais parecido possível  evitando que um aqueça mais enquanto o outro não trabalha direito. E por aí vão as dúvidas dos montadores de fundo de quintal que todos somos...                                       O pequeno provador de transistores que aqui vai  descrito é muito simples, mas responde essas dúvidas. É muito fácil de se montar: um VU desses plásticos, de 300 a 400 uA, duas chaves reversíveis de alavanca (ou deslizantes), uma com uma só via , a outra com duas vias, um botão de pressão, desses tipo campaínha, duas pilhas, três garrinhas jacaré (para ligarem-se a BASE, o COLETOR e o EMISSOR do transistor sob teste), poucos resistores e uma caixinha para a montagem e temos pronto o nosso "tira dúvidas".                                        E daí estamos prontos para usar os transistores dos desmanches que fazemos. Viva a "sucatinha" !
