Projetos dos Usuários:    Corujar dois rádios ao mesmo tempo  -  Projeto: PU4ASL



Há muito tempo vínhamos incomodados com o fato de não poder ouvir dois rádios ( HF / VHF ) ao mesmo tempo em um único alto falante.

O nosso velho Speaker SP-180 da Linha Kenwood Trio, não oferecia os recursos de duplicidade de audição ou mixagem ( A + B ), ele possui apenas a tecla INPUT de escolha para o canal “A” ou “B”.

Lendo artigos em revistas, resolvemos montar e testar a idéia, que por sinal é excelente, porém sentimos a necessidade de algo mais para completar o circuito sem mexer na originalidade dos equipamentos.

Resolvemos então dedicar-nos ao assunto e modificamos o circuito sugerido, adaptando-o ao SP-180 / SP-230 o qual apresentou um ótimo resultado de áudio com todos os recursos necessário de um novo equipamento, tornando-o mais flexível.

Para não perder a idéia no tempo, apresentamos a vocês radioamadores o circuito que adaptamos e as modificações necessárias para aplicá-lo.

O diagrama consiste em utilizar um estágio misturador e amplificador de áudio, usando o circuito integrado TDA2002, componente este muito utilizado em circuitos de áudio profissionais, além de ser barato.

É tão simples sua construção que utilizamos um circuito impresso de montagem padrão e o fixamos no chassi do SP-180.

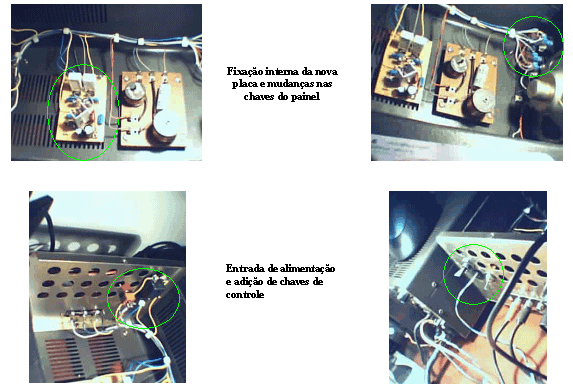

Para acomodação dentro do equipamento, utilizamos os próprios chanfros inferiores de ventilação como furos de fixação dos espaçadores isolantes, foi o jeitinho simples que achamos para colocar a plaqueta. Vejam as fotos da montagem.

·        Fotos

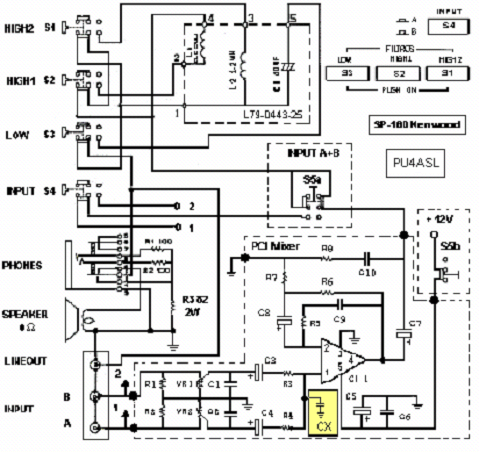

·        O circuito



Este diagrama une dois circuitos, o original e as alterações propostas com as conexões feitas ao circuito, aproveitando todos os recursos já existentes.





·        Lista de materiais:

Resistores                              Capacitores                           Circuito integrado
R1  =  10 Ω  5W ( fio )               C1   =    0,1 μf                         IC  =  TDA 2002 ( veja  *1 )
R2  =  10 Ω 5W ( fio )                C2   =    0,1 μf
R3  =  10 K Ω                            C3   =    1 μf  25V                   Chave
R4  =  10 K Ω                            C4   =    1 μf  25V
R5  =  390 Ω                             C5   =    100 μf  25V S5a/b  =  Chave HH tipo JOTO 1311 ( veja *2 )
R6  =  1K Ω                               C6   =    0,022 μf
R7  =  10 Ω                               C7   =    1000 μf  25V     CX – Caso haja microfonia, usar um capacitor de
R8  =  10 Ω                               C8   =    47 μf  25V          cerâmica ou poliéster conforme desenho.
VR1  =  4,7 K Ω                         C9    =    3,3nf                O valor deve ser testado ( 10 , 100 pf .... )
VR2  =  4,7 K Ω                         C10  =    0,1 μf

·        DICAS


JOTO 1311
9 PINOS  (  *2  )

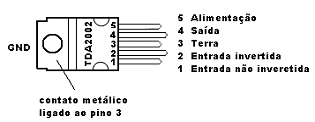

Procure utilizar um dissipador no TDA 2002 ( *1 )

A idéia poderá ser aplicada nos dois equipamentos abaixo:





Autores:
Ademilton da Silva Leite  PU4ASL
Luciano Nunes Leite ( filho )
